6.8-10.6 GHz COAXIAAL FILTER
  • naam

6.8-10.6 GHz COAXIAAL FILTER

MOQ: 5 STUKS
Prijs: negotiable
Betaalmethode: L/C, D/A, D/P, T/T
Leveringscapaciteit: 500
Gedetailleerde informatie
Productomschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Vinncom
Certificering
ISO 9000 ROHS
Modelnummer
VN-CFLT-SF-0610
Onderdeelnummer:
VN-CFLT-SF-0610
Werkende Frequentie (GHz):
6,8-10,6
Impedantie (Ohm):
50
Toevoegingsverlies (dB):
≤0,25
VSWR(dB):
1.45
Rf-schakelaars:
SMA-F
Markeren:

6.8-10.6 GHz coaxiale filter

,

coaxiale filtergolfgeleider

,

Hoogfrequente coaxiale filter

Productomschrijving

6.8-10.6 GHzCOAXIAAL Filter



  • Uitstekende afwijzing van harmonische signalen en valse signalen
  • Hoge betrouwbaarheid in ruwe omgevingen (vibratie, temperatuur, vochtigheid)
  • Beschermt onderdelen stroomafwaarts tegen energie buiten de band





Hoe eenWaaggeleide filter(Gebruikswijze)

  1. Selecteer het juiste filtertype–
    Kies eenWaaggeleide filterdie overeenkomt met de vereiste respons: bandpass, low-pass, high-pass of bandstop.

  2. Verifieer frequentiebereik–
    EenWaaggeleide filtermoet zijn middenfrequentie en bandbreedte afgestemd zijn op de bedrijfsfrequentie van uw systeem.

  3. Verbinding in serie–
    Installeer eenWaaggeleide filterrechtstreeks in de transmissieleiding, tussen de bron en de lading.

  4. Gelijktijdig gebruik van het voertuig–
    Een aantalWaaggeleide filterDe ontwerpen zijn richtingsgericht; volg de pijlmarkeringen op deWaaggeleide filter.

  5. Flankenmatching–
    EenWaaggeleide filtervereist hetzelfde flenstype (UG, CPR, deksel of stik) als de aangrenzende golfgeleideronderdelen.

  6. Verificatie van het vermogen–
    Voordat u eenWaaggeleide filter, zijn gemiddelde en piekvermogen te verifiëren.

  7. Stemming (voor instelbare filters)–
    Een aantalWaaggeleide filterde schroeven moeten worden afgestemd; zij moeten zorgvuldig worden aangepast terwijl de respons op een netwerkanalysator wordt gecontroleerd.

  8. Aarding en afscherming–
    EenWaaggeleide filtermoet goed geaard zijn om valse resonantie of lekken te voorkomen.

                                  VN-CFLT-SF-0610.pdf

Deelnummer VN-CFLT-SF-0610
Werkfrequentie (GHz) 6.8-10.6
Afwijzing ((dB) 50dB@13.6GHz-21.2GHz
Invoegingsverlies ((dB) ≤ 0.25
VSWR(dB) 1.45:1
RF-connectoren SMA-F
Werktemperatuur (°C) 0 ~ + 55

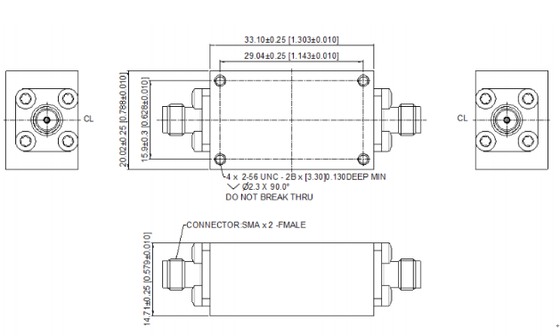

Afmeting ((mm) Zoals hieronder:
ROHS-conformiteit - Ja, dat klopt.







                             6.8-10.6 GHz COAXIAAL FILTER
