Name: 15GHz WR-62 GOLFLEIDER DUPLEXER
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGD-15-WR62
Price: 414.00 USD
Availability: InStock

MOQ:	5 STUKS
Prijs:	negotiable
Betaalmethode:	L/C, D/A, D/P, T/T
Leveringscapaciteit:	500

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Vinncom

Certificering

ISO 9000 ROHS

Modelnummer

VN-WGD-15-WR62

Onderdeelnummer:

VN-WGD-15-WR62

Werkende Frequentie (GHz):

Vlakheid (dB):

≤0.5dB

Islotatie (L-kanaal naar H-kanaal):

≥70db

Retourverlies (DB):

≥18dB

Toevoegingsverlies (dB):

≤ 1,4 dB

Interface:

WR62 (BJ140)

Productomschrijving

15GHz WR-62 GOLFDUPLER

Beschermt gevoelige ontvangers tegen zenderenergie met hoog vermogen
Verbetert de gevoeligheid van het systeem door zenderlekkage naar de ontvanger te verminderen
Frequentiebereik van 1 GHz tot 110 GHz+

Een GOLFDUPLER biedt hoge isolatie tussen de zender- en ontvangerpoorten, waardoor het krachtige zendsignaal de gevoelige front-end van de ontvanger niet beschadigt.
In een op een circulator gebaseerde GOLFDUPLER, gebruikt het apparaat een GOLF CIRCULATOR met twee banddoorlaatfilters die aan twee poorten zijn bevestigd - de circulator stuurt Tx-energie naar de antenne en Rx-energie van de antenne naar de ontvanger.
In een op filters gebaseerde GOLFDUPLER (met behulp van een magische T of T-verbinding), worden de Tx- en Rx-signalen gescheiden door frequentie-selectieve filters; het Tx-filter laat alleen de Tx-band door naar de antenne, en het Rx-filter laat alleen de Rx-band van de antenne door.

Sluit ontvanger aan op Rx-poort –
Sluit de ontvanger of LNA-ingang aan op de Rx-poort van de GOLFDUPLER.

Match flens types –
Een GOLFDUPLER vereist hetzelfde flenstype (UG, CPR, deksel of choke) op alle drie de poorten als de aangesloten golfgeleidercomponenten.

Verifieer frequentietoewijzingen –
Een GOLFDUPLER is fabrieksmatig afgestemd op specifieke Tx- en Rx-frequentiebanden; zorg ervoor dat uw systeemfrequenties overeenkomen met de specificaties van de GOLFDUPLER.

Onderdeelnummer	VN-WGD-15-WR62
Bedrijfsfrequentie ( GHz )	15
Vlakheid (dB)	≤0.5dB
Isolatie (Lkanaal naar H kanaal)	≥70dB
Rendementsverlies (dB)	≥18dB
Invoegverlies (dB)	≤1.4dB
Interface	WR62 (BJ140)

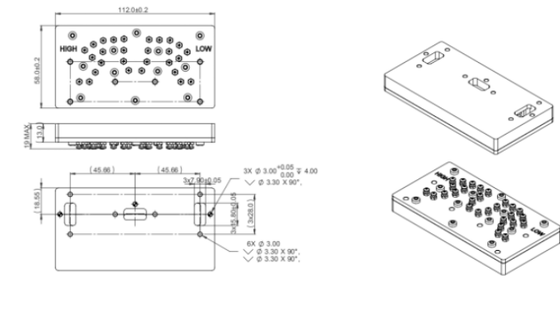

Afmeting (mm)	Zoals hieronder
Bedrijfsvochtigheid	5-95%
Bedrijfstemperatuur ( ℃ )	-40 ~ +80
ROHS-conformiteit	Ja
