Name: 75-80GHz WR-12 GOLFGELEIDERCIRCULATOR VN-WGCIR-7580-WR12
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGCIR-7580-WR12
Price: 414.00 USD
Availability: InStock

MOQ:	5 stuks
Prijs:	negotiable
Standaard Verpakking:	foam+box
Levertijd:	2-4 weken
Betaalmethode:	T/T, Western Union
Leveringscapaciteit:	50 stuks per dag

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Vinncom

Certificering

RoHS/ISO9000

Modelnummer

VN-WGCIR-7580-WR12

Werkende Frequentie (GHz):

75-80

Werkende Temperatuur (℃):

-45~+80

Toevoegingsverlies (Maximum dB):

≤0.8

Isolatie (dB Min):

≥ 18

Isolatie (dB):

≥16

Markeren:

75-80GHz WR-12 golfgeleide circulator

WR-12 RF circulator isolator

golfgeleide circulator met hoge frequentie

Productomschrijving

75-80 GHz WR-12 golfgeleide circulator

Breedbandoperatie (multi-octaaf mogelijk)
Hoge isolatie van zender-ontvanger
Vermindert de complexiteit van het systeem in vergelijking met duplexers

Aanduiding van de haven–
EenGOLFGEDUID CIRCULATORmoet zijn drie poorten duidelijk zijn aangegeven: invoer, uitvoer en geïsoleerde poort.
Signalinvoerverbinding–
Sluit de zender of signaalbron aan op poort 1 van deGOLFGEDUID CIRCULATOR.
Verbinding van de lading–
Sluit de antenne of het hoofdtransmissiepad aan op poort 2 van deGOLFGEDUID CIRCULATOR.
Beëindiging van geïsoleerde haven–
Verwijder altijd de geïsoleerde poort (poort 3)GOLFGEDUID CIRCULATORmet eenWaaggeleide ladingom gereflecteerde energie te absorberen.
Flankenmatching–
EenGOLFGEDUID CIRCULATORvereist hetzelfde flenstype (UG, CPR, cover of choke) als de rest van het golfgeleidersysteem.
Magnetisch vooroordelenveld–
EenGOLFGEDUID CIRCULATORheeft doorgaans een interne permanente magneet; voor normale werking is geen externe vertekening nodig.
Beheercontrole–
Voordat u eenGOLFGEDUID CIRCULATOR, zijn gemiddelde en piekvermogen te verifiëren tegen de systeemvereisten.

VN-WGCIR-7580-WR12.pdf

Deelnummer	VN-WGCIR-7580-WR12
Werkfrequentie (GHz)	75 tot 80
Invoegingsverlies ((dB)	≤ 0.8
Isolatie ((dB)	≥18
Terugkeerverlies ((dB)	≥16
Werktemperatuur (°C)	-45 ~ + 80
Interface	WR12 met UG-383/U anti-cocking

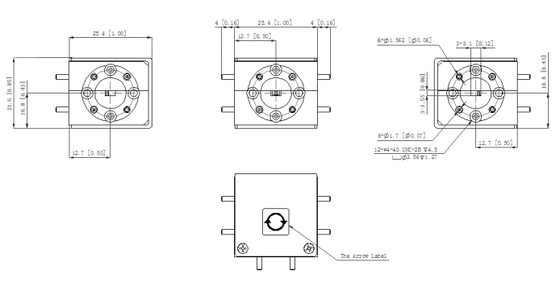

Afmeting ((mm)	Zoals hieronder:
Handhavingskracht	3W/1W
ROHS-conformiteit	- Ja, dat klopt.

75-80GHz WR-12 GOLFGELEIDERCIRCULATOR VN-WGCIR-7580-WR12 0
