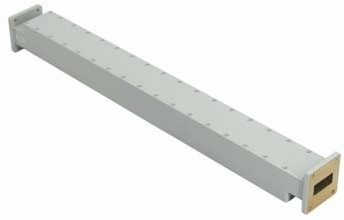

7.05-10GHz WR-112 WAVEGUIDE ATTENUATOR

7.05-10GHz WR-112 GOLFLEIDER DEMPER

• Robuuste en precisie-gefreesde golfgeleiderconstructie
• Compacte integratie met golfgeleidersystemen
• Vaste of variabele versies voor verschillende behoeften

Werkingsprincipe van een GOLFLEIDER DEMPER

Een GOLFLEIDER DEMPER is een passief microgolfcomponent dat de amplitude van een signaal dat door een golfgeleider transmissielijn voortplant, vermindert.
Een GOLFLEIDER DEMPER bereikt deze reductie door gecontroleerd verlies in het signaalpad te introduceren, zonder significante reflectie te veroorzaken.
Een GOLFLEIDER DEMPER kan worden ontworpen met drie primaire mechanismen: weerstandsfilm/insertie, absorptie door verliesgevende diëlektrische materialen, of mechanische schoep/roterende structuren.
Een GOLFLEIDER DEMPER gebaseerd op het weerstandsschoeptype gebruikt een dunne weerstandskaart geplaatst langs het E-vlak van de golfgeleider—de kaart snijdt de elektrische veldlijnen en dissipeert microgolfenergie als warmte.
Een GOLFLEIDER DEMPER van het roterende schoeptype bestaat uit drie secties: een ingangs vaste weerstandsschoep, een roteerbare weerstandsschoep en een uitgangs vaste weerstandsschoep—het roteren van de middelste schoep verandert het dempingsniveau continu.

Een GOLFLEIDER DEMPER met absorptief (coaxiaal-naar-golfgeleider) ontwerp maakt gebruik van verliesgevende ferriet- of diëlektrische materialen die elektromagnetische energie absorberen.
Een GOLFLEIDER DEMPER handhaaft een goede impedantieaanpassing (lage VSWR) over zijn operationele frequentieband, wat minimale reflectie garandeert.
Een GOLFLEIDER DEMPER dempt signalen door een deel van de elektromagnetische energie om te zetten in warmte, die wordt afgevoerd via het golfgeleiderlichaam en koellichamen.
Een GOLFLEIDER DEMPER kan vast zijn (met een constante dempingswaarde, bijv. 3 dB, 6 dB, 10 dB, 20 dB) of variabel (instelbaar over een bereik, bijv. 0-30 dB of 0-60 dB).
