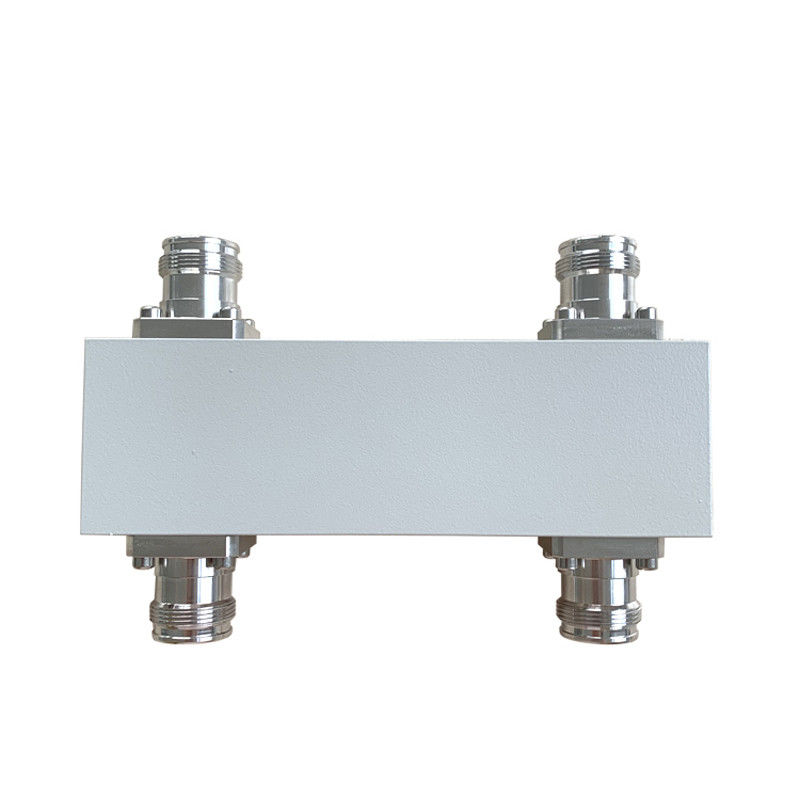

500-4000MHz 2in 2out 4.3-10F Hybride koppelaar
500-4000MHz 2in 2out 4.3-10F Hybride koppelaar
500-4000MHz 2in 2out 4.3-10F Hybride koppelaar
500-4000MHz 2in 2out 4.3-10F Hybride koppelaar
500-4000MHz 2in 2out 4.3-10F Hybride koppelaar

500-4000MHz 2in 2out 4.3-10F Hybride koppelaar

Productdetails

Plaats van herkomst: China

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: VN-HC2x2-05538-OP

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 500pcs per Dag

Krijg Beste Prijs
Contact nu

Specificaties

Beschrijving
Specificaties
Markeren:

-163 dBc PIM 3 dB Hybride koppeling

,

500 Watt 3 dB hybride koppeling

,

2x2 breedband 90 graden hybride

Toepassing:
Als zelfde bandcombine
Hoogteisolatie:
typisch 25db
LAGE VSWR:
1.15 (maximum)
Verbinding:
4.3-10 wijfje
OEM/ODM:
Acceptabel
Kleur:
aangepast
PIM:
-153dbc -163dbc @43dbm*2
Toepassing:
Als zelfde bandcombine
Hoogteisolatie:
typisch 25db
LAGE VSWR:
1.15 (maximum)
Verbinding:
4.3-10 wijfje
OEM/ODM:
Acceptabel
Kleur:
aangepast
PIM:
-153dbc -163dbc @43dbm*2
Beschrijving
500-4000MHz 2in 2out 4.3-10F Hybride koppelaar

550-3800MHZ 4.3-10 Vrouwelijke lage PIM 3dB Hybride koppelcombinator DAS



  • Goed PIM tot -163@43dBm*2
  • Goed terugkeerverlies
  • Hoge isolatie



                                                              VN-HC2x2-0540-OP-xxx.pdf

Deelnummer VN-HC2x2-05538-OP
Werksfrequentie (MHz) 550-3800
Impedantie (Ohm) 50
VSWR 1.25
Koppeling (dB) 3 ± 1
Invoegverlies (dB) 3 ± 1
Isolatie (dB) 23
IM3 (dBc @ 2×43dBm) -153/-163
Toepassing Binnen- en buitenruimte
Beschermingsgraad IP65
Werktemperatuur (°C) -40 ~ + 80
Interface 4.3-10 Vrouwelijk
Vervoervermogen (Watt, max.) 500
Peakvermogen (Watt, max.) 1500
Afmeting (mm) ((L × W × H, exclusief aansluiting) 140.6 maal 44 maal 34.5
Nettogewicht (g) 715
Verpakkingsgewicht (kg/pcs) 15.4/20
Verpakkingsdimensies (mm,L×W×H) 170*100*40
Verpakking Doos Grootte (mm,L×W×H) 520*360*105
ROHS-conformiteit - Ja, dat klopt.



500-4000MHz 2in 2out 4.3-10F Hybride koppelaar 0



Hybride koppelingen zijn het speciale geval van een vierpoort richtingskoppeling die is ontworpen voor een 3-dB (gelijke) vermogensplitsing.en 180 graden hybriden.

Vinncom heeft verschillende ontwerpen voor hybride koppelingen op basis van microstrip, luchtdiëlektrische en dunne film, golfgeleider enz.

Hybride koppelingen worden veel gebruikt als een 3db-directionele koppeling met één eindpoort, kan ook worden gebruikt als een combinator van 2 in 2 uit en 2 in 1 uit.

Voor sommige toepassingen kunnen hybride koppelingen als matrix worden gecombineerd, bijvoorbeeld 4in 4out, 3in 3out enz.

Vinncom levert veel verschillende frequentiebereiken voor hybride koppelingen en wordt veel gebruikt in DAS- en testsystemen.





Tags:

2700 MHz RF hybride koppeling,

Hybride koppeling voor DAS IBS,

-163 dBc PIM 3 dB Hybride koppeling
