600-6000MHz 2in 2out N Vrouwelijke hybride koppeling

Productdetails

Plaats van herkomst: Chinees

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: VN-HC2x2-0660-op

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 500pcs per Dag

Krijg Beste Prijs
Contact nu
Specificaties
Markeren:

6000 MHz rf hybride koppeling

,

n Vrouwelijke rf hybride koppeling

,

Hybride koppelingen van het type n

Toepassing:
Als zelfde bandcombine
Hoogteisolatie:
24 dB
LAGE VSWR:
1.25 (maximum)
Verbinding:
N Vrouw
OEM/ODM:
Acceptabel
Kleur:
aangepast
PIM:
-161~163dbc@43dbm *2
Toepassing:
Als zelfde bandcombine
Hoogteisolatie:
24 dB
LAGE VSWR:
1.25 (maximum)
Verbinding:
N Vrouw
OEM/ODM:
Acceptabel
Kleur:
aangepast
PIM:
-161~163dbc@43dbm *2
Beschrijving
600-6000MHz 2in 2out N Vrouwelijke hybride koppeling

600-6000MHZ N Vrouwelijke lage PIM -161dbc 3dB Hybride koppelcombinator DAS



  • Breedband
  • Laag PIM -163dBc@43dBm*2
  • Draagbaar voor installatie



                                                              VN-HC2x2-05560-ON-xxx.pdf

Deelnummer VN-HC2x2-0660-ON
Werksfrequentie (MHz) 600-6000
Impedantie (Ohm) 50
VSWR 1.35
Koppeling (dB) 3
Invoegverlies (dB) ± 14
Isolatie (dB) 20
IM3 (dBc @ 2×43dBm) -153/-161
Toepassing Buiten
Beschermingsgraad IP65
Werktemperatuur (°C) -40 ~ + 80
Interface N Vrouwelijk
Vervoervermogen (Watt, max.) 300
Peakvermogen (Watt, max.) 1200
Afmeting (mm) ((L × W × H, exclusief aansluiting)

131x40x38.4

Nettogewicht (g)

600 ± 5%

Verpakkingsdimensies (mm,L×W×H) 170x100x40
Verpakking Doos Grootte (mm,L×W×H) 520X360X105
ROHS-conformiteit - Ja, dat klopt.

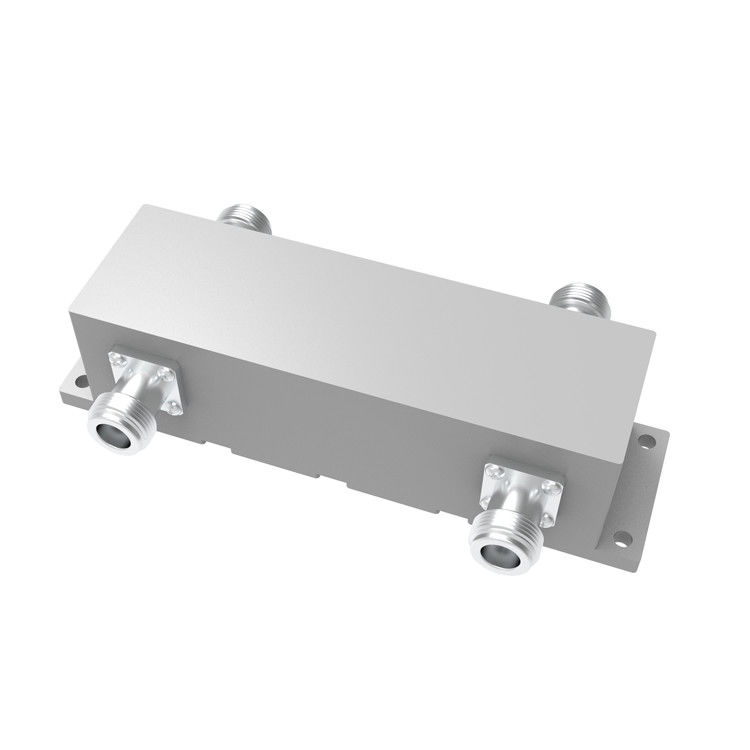

600-6000MHz 2in 2out N Vrouwelijke hybride koppeling 0600-6000MHz 2in 2out N Vrouwelijke hybride koppeling 1


Hybride koppelingen zijn het speciale geval van een vierpoort richtingskoppeling die is ontworpen voor een 3-dB (gelijke) vermogensplitsing.en 180 graden hybriden.

Vinncom heeft verschillende ontwerpen voor hybride koppelingen op basis van microstrip, luchtdiëlektrische en dunne film, golfgeleider enz.

Hybride koppelingen worden veel gebruikt als een 3db-directionele koppeling met één eindpoort, kan ook worden gebruikt als een combinator van 2 in 2 uit en 2 in 1 uit.

Voor sommige toepassingen kunnen hybride koppelingen als matrix worden gecombineerd, bijvoorbeeld 4in 4out, 3in 3out enz.

Vinncom levert veel verschillende frequentiebereiken voor hybride koppelingen en wordt veel gebruikt in DAS- en testsystemen.
