Name: 75-80 GHz WR-12 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGISO-7580-WR12
Price: 414.00 USD
Availability: InStock

MOQ:	5 stuks
Prijs:	negotiable
Standaard Verpakking:	foam+box
Levertijd:	2-4 weken
Betaalmethode:	T/T, Western Union
Leveringscapaciteit:	50 stuks per dag

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Vinncom

Certificering

RoHS/ISO9000

Modelnummer

VN-WGISO-7580-WR12

Werkende Frequentie (GHz):

75-80

Werkende Temperatuur (℃):

-45~+80

Toevoegingsverlies (Maximum dB):

≤0.8

Isolatie (dB Min):

≥ 18

Terugkeerverlies (dB):

≥16

Markeren:

75-80 GHz golfgeleiderisolator

WR-12 RF-circulatorisolator

Waaggeleiderisolator met garantie

Productomschrijving

75-80GHz WR-12 WAVEGUIDE ISOLATOR

Hoge omgekeerde isolatie (typisch 20-30 dB)
Ingebouwde interne afsluiting (geen externe belasting nodig)
Verbeterde bronmatch en VSWR

Identificeer de richting naar voren–
EenWaaggeleide isolatoris gemarkeerd met een pijl of een etiket dat de toegestane transmissierichting aangeeft.
Sluit bron aan op de invoerpoort–
Sluit de signaalbron (bijv. magnetron, versterker of oscillator) aan op de invoerpoort van deWaaggeleide isolator.
Sluit de lading aan op de uitgangspoort–
Sluit de antenne, zendleiding of meettoestel aan op de uitgangspoort van deWaaggeleide isolator.
** Verander nooit eenWaaggeleide isolator–
EenWaaggeleide isolatorzal sterk verzwakken (meestal > 20 dB) als het achteruit is aangesloten; het moet in de juiste richting worden geïnstalleerd.
Flankenmatching–
EenWaaggeleide isolatorvereist hetzelfde flenstype (UG, CPR, deksel of stik) als de aangrenzende golfgeleideronderdelen.
Verificatie van het vermogen–
Voordat u eenWaaggeleide isolator, wordt zowel het gemiddelde vermogen als de capaciteit van het apparaat voor het verwerken van het piekvermogen gecontroleerd.
Geen externe beëindiging nodig–
In tegenstelling tot een circulator, eenWaaggeleide isolatorheeft zijn geïsoleerde poort intern afgesloten, dus geen externeWaaggeleide ladingis vereist.

VN-WGISO-7580-WR12.

Deelnummer	VN-WGISO-7580-WR12
Werkfrequentie (GHz)	75 tot 80
Invoegingsverlies ((dB)	≤ 0.8
Isolatie ((dB)	≥18
Terugkeerverlies ((dB)	≥16
Werktemperatuur (°C)	-45 ~ + 80
Interface	WR12 met UG-383/U anti-cocking

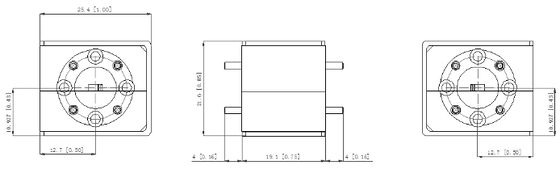

Afmeting ((mm)	Zoals hieronder:
Handhavingskracht	3W/1W
ROHS-conformiteit	- Ja, dat klopt.

75-80 GHz WR-12 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12 0
