550-2700MHZ 300w 2in 2out 3dB Hybride koppel
550-2700MHZ 300w 2in 2out 3dB Hybride koppel
550-2700MHZ 300w 2in 2out 3dB Hybride koppel
550-2700MHZ 300w 2in 2out 3dB Hybride koppel
550-2700MHZ 300w 2in 2out 3dB Hybride koppel

550-2700MHZ 300w 2in 2out 3dB Hybride koppel

Productdetails

Plaats van herkomst: China

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: VN-HC2x2-05527-op

Betaling & het Verschepen Termijnen

Min. bestelaantal: 10

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 500pcs per Dag

Krijg Beste Prijs
Contact nu

Specificaties

Beschrijving
Specificaties
Markeren:

2in2out 3dB hybride koppelaar

,

300w 3dB hybride koppeling

,

550 MHz hoogvermogen hybride koppeling

Toepassing:
Als zelfde bandcombine
Hoogteisolatie:
typisch 25db, (maximum) 30
LAGE VSWR:
1.15 (maximum)
Verbinding:
N Vrouw
OEM/ODM:
Acceptabel
Kleur:
aangepast
Toepassing:
Als zelfde bandcombine
Hoogteisolatie:
typisch 25db, (maximum) 30
LAGE VSWR:
1.15 (maximum)
Verbinding:
N Vrouw
OEM/ODM:
Acceptabel
Kleur:
aangepast
Beschrijving

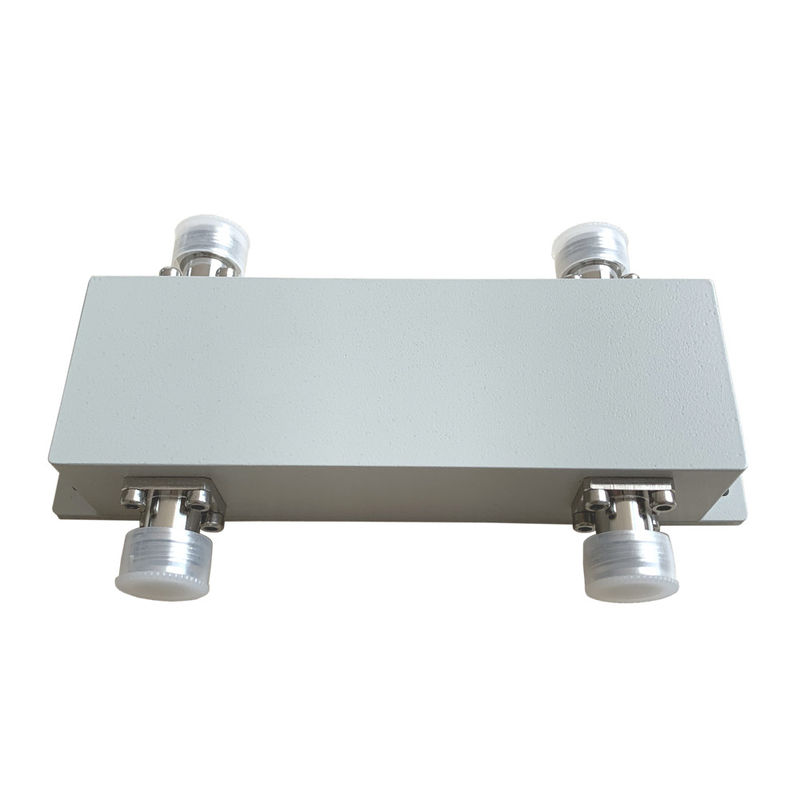

550-2700MHZ 300w 2in 2out 3dB Hybride koppel

550-2700MHZ N Vrouwelijke lage PIM 3dB Hybride koppelcombinator DAS



  • Goed PIM tot -163@43dBm*2
  • Goed terugkeerverlies
  • Hoge isolatie



                                                                                                                                                        VN-HC2x2-05527-ON-xxx.pdf

Deelnummer VN-HC2x2-05527-ON
Werksfrequentie (MHz) 550-2700
Impedantie (Ohm) 50
VSWR 1.25
Koppeling (dB) 3
Invoegverlies (dB) ±0.7
Isolatie (dB) 25
IM3 (dBc @ 2×43dBm) -153/-163
Toepassing Binnen- en buitenruimte
Beschermingsgraad IP65
Werktemperatuur (°C) -40 ~ + 80
Interface N Vrouwelijk
Vervoervermogen (Watt, max.) 300
Peakvermogen (Watt, max.) 1200
Afmeting (mm) ((L × W × H, exclusief aansluiting) 135.6X45X32
Nettogewicht (g) 535
Verpakkingsgewicht (kg/pcs) 11.8/20
Verpakkingsdimensies (mm,L×W×H) 170x100x40
Verpakking Doos Grootte (mm,L×W×H) 520X360X105
ROHS-conformiteit - Ja, dat klopt.



550-2700MHZ 300w 2in 2out 3dB Hybride koppel 0


Hybride koppelingen zijn het speciale geval van een vierpoort richtingskoppeling die is ontworpen voor een 3-dB (gelijke) vermogensplitsing.en 180 graden hybriden.Vinncom heeft verschillende ontwerpen voor hybride koppelingen op basis van microstrip, luchtdiëlektrische en dunne film, golfgeleider enz.

Hybride koppelingen worden veel gebruikt als een 3db-directionele koppeling met één eindpoort, kan ook worden gebruikt als een combinator van 2 in 2 uit en 2 in 1 uit.

Voor sommige toepassingen kunnen hybride koppelingen als matrix worden gecombineerd, bijvoorbeeld 4in 4out, 3in 3out enz.

Vinncom levert veel verschillende frequentiebereiken voor hybride koppelingen en wordt veel gebruikt in DAS- en testsystemen.
