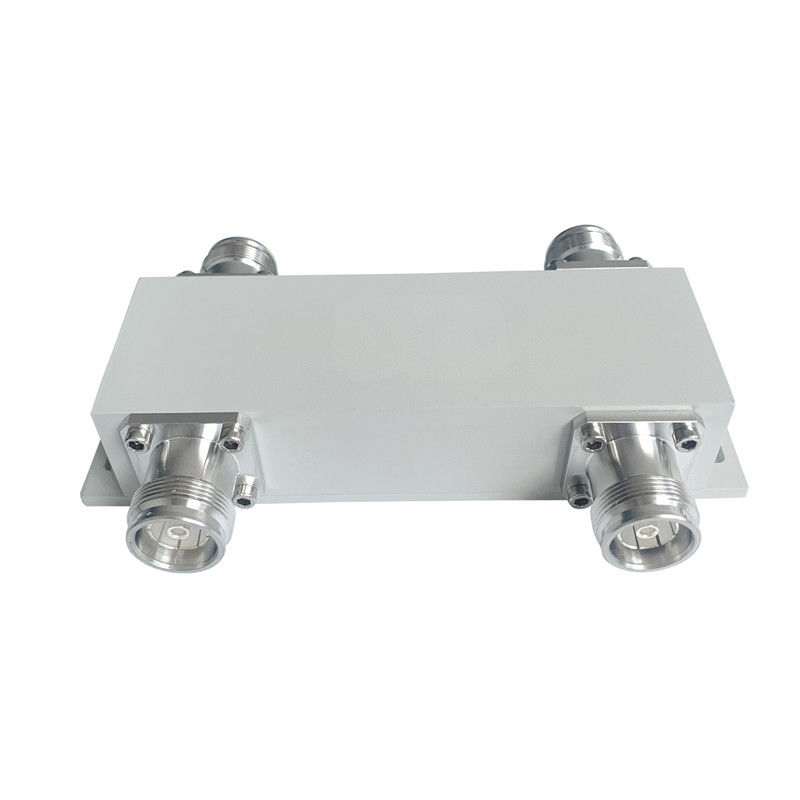

698-2700MHz 2in2out 4.3-10F Hybride koppeling

Name: 698-2700MHz 2in2out 4.3-10F Hybride koppeling
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: Vn-hc2x2-0727-OP
Price: 414.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: China

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: Vn-hc2x2-0727-OP

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 500pcs per Dag

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            500W RF hybride koppel, - 160 dBc RF Hybride koppeling, Hybride combinator met een laag PIM


Toepassing:	Als zelfde bandcombine	Hoogteisolatie:	typisch 25db, (maximum) 30
LAGE VSWR:	1.15 (maximum)	Verbinding:	4.3-10 wijfje
OEM/ODM:	Acceptabel	Kleur:	aangepast
PIM:	153dbc 163dbc@43dbm *2

Toepassing:	Als zelfde bandcombine
Hoogteisolatie:	typisch 25db, (maximum) 30
LAGE VSWR:	1.15 (maximum)
Verbinding:	4.3-10 wijfje
OEM/ODM:	Acceptabel
Kleur:	aangepast
PIM:	153dbc 163dbc@43dbm *2

Beschrijving

698-2700MHz 2in2out 4.3-10F Hybride koppeling

698-2700MHz 2in2out 4.3-10F Hybride koppeling

Hoge isolatie
Laag PIM -163dBc@43dBm*2
Draagbaar voor installatie

VN-HC2x2-0727-OP-xxx.pdf

Deelnummer	VN-HC2x2-0727-OP
Werksfrequentie (MHz)	698-2700
Impedantie (Ohm)	50
VSWR	≤ 1.20
Koppeling (dB)	3.0±0.8
Invoegverlies (dB)	3.6
Isolatie (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-153 / -163
Toepassing	Binnen- en buitenruimte
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	4.3-10 Vrouwelijk
Vervoervermogen (Watt, max.)	500
Peakvermogen (Watt, max.)	1500
Afmeting (mm) ((L × W × H, exclusief aansluiting)	127 × 44 × 31
Nettogewicht (g)	565 ± 20
Verpakkingsdimensies (mm,L×W×H)	170 × 100 × 40
Verpakking Doos Grootte (mm,L×W×H)	520 × 360 × 110
ROHS-conformiteit	- Ja, dat klopt.

Hybride koppelingen zijn het speciale geval van een vierpoort richtingskoppeling die is ontworpen voor een 3-dB (gelijke) vermogensplitsing.en 180 graden hybriden.

Vinncom heeft verschillende ontwerpen voor hybride koppelingen op basis van microstrip, luchtdiëlektrische en dunne film, golfgeleider enz.

Hybride koppelingen worden veel gebruikt als een 3db-directionele koppeling met één eindpoort, kan ook worden gebruikt als een combinator van 2 in 2 uit en 2 in 1 uit.

Voor sommige toepassingen kunnen hybride koppelingen als matrix worden gecombineerd, bijvoorbeeld 4in 4out, 3in 3out enz.

Vinncom levert veel verschillende frequentiebereiken voor hybride koppelingen en wordt veel gebruikt in DAS- en testsystemen.
