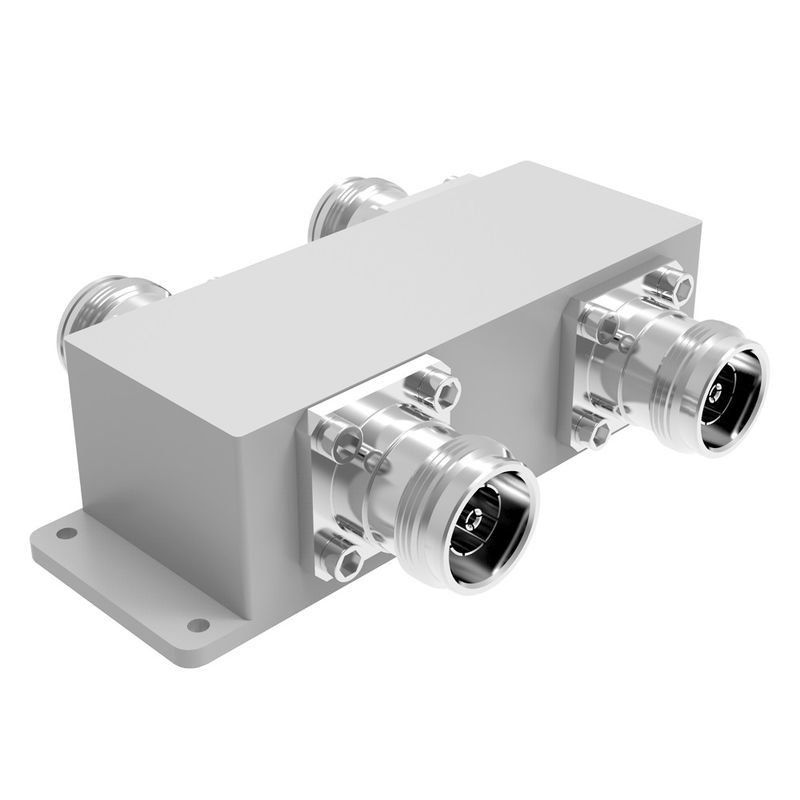

ISO9000 Air Dielectric 2700-6000MHZ Breedband 3dB Hybrid Coupler

Name: ISO9000 Air Dielectric 2700-6000MHZ Breedband 3dB Hybrid Coupler
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-2760-OP
Price: 414.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Chinees

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: VN-HC2x2-2760-OP

Betaling & het Verschepen Termijnen

Min. bestelaantal: 10

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 500pcs per Dag

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                      ISO9000 3dB hybride koppelaar, 6000 MHz breedbandhybride koppeling, 6000MHZ 90 hybride koppeling


Toepassing:	Als zelfde bandcombine	Hoogteisolatie:	typisch 25db, (maximum) 30
LAGE VSWR:	1.20 (maximum)	Verbinding:	4.3-10 wijfje
OEM/ODM:	Acceptabel	Kleur:	aangepast

Toepassing:	Als zelfde bandcombine
Hoogteisolatie:	typisch 25db, (maximum) 30
LAGE VSWR:	1.20 (maximum)
Verbinding:	4.3-10 wijfje
OEM/ODM:	Acceptabel
Kleur:	aangepast

Beschrijving

ISO9000 Air Dielectric 2700-6000MHZ Breedband 3dB Hybrid Coupler

2700-6000MHZ 4.3-10 Vrouwelijke lage PIM 3dB hybride koppeling DAS

Breedband
Hoge directiviteit
Goed terugkeerverlies

Deelnummer	VN-HC2x2-2760-OP
Werksfrequentie (MHz)	2700-6000
Impedantie (Ohm)	50
VSWR	1.2
Koppeling (dB)	3
Invoegverlies (dB)	±0.5
Isolatie (dB)	26
IM3 (dBc @ 2×43dBm)	- 150 dollar.
Toepassing	Binnen- en buitenruimte
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	4.3-10 Vrouwelijk
Vervoervermogen (Watt, max.)	500
Peakvermogen (Watt, max.)	1500
Afmeting (mm) ((L × W × H, exclusief aansluiting)	114.1X36X32.5
Nettogewicht (g)	450 ± 20
Verpakkingsdimensies (mm,L×W×H)	170x100x40
Verpakking Doos Grootte (mm,L×W×H)	520X360X110
ROHS-conformiteit	- Ja, dat klopt.

Hybride koppelingen zijn het speciale geval van een vierpoort richtingskoppeling die is ontworpen voor een 3-dB (gelijke) vermogensplitsing.en 180 graden hybriden.

Vinncom heeft verschillende ontwerpen voor hybride koppelingen op basis van microstrip, luchtdiëlektrische en dunne film, golfgeleider enz.

Hybride koppelingen worden veel gebruikt als een 3db-directionele koppeling met één eindpoort, kan ook worden gebruikt als een combinator van 2 in 2 uit en 2 in 1 uit.

Voor sommige toepassingen kunnen hybride koppelingen als matrix worden gecombineerd, bijvoorbeeld 4in 4out, 3in 3out enz.

Vinncom levert veel verschillende frequentiebereiken voor hybride koppelingen en wordt veel gebruikt in DAS- en testsystemen.
