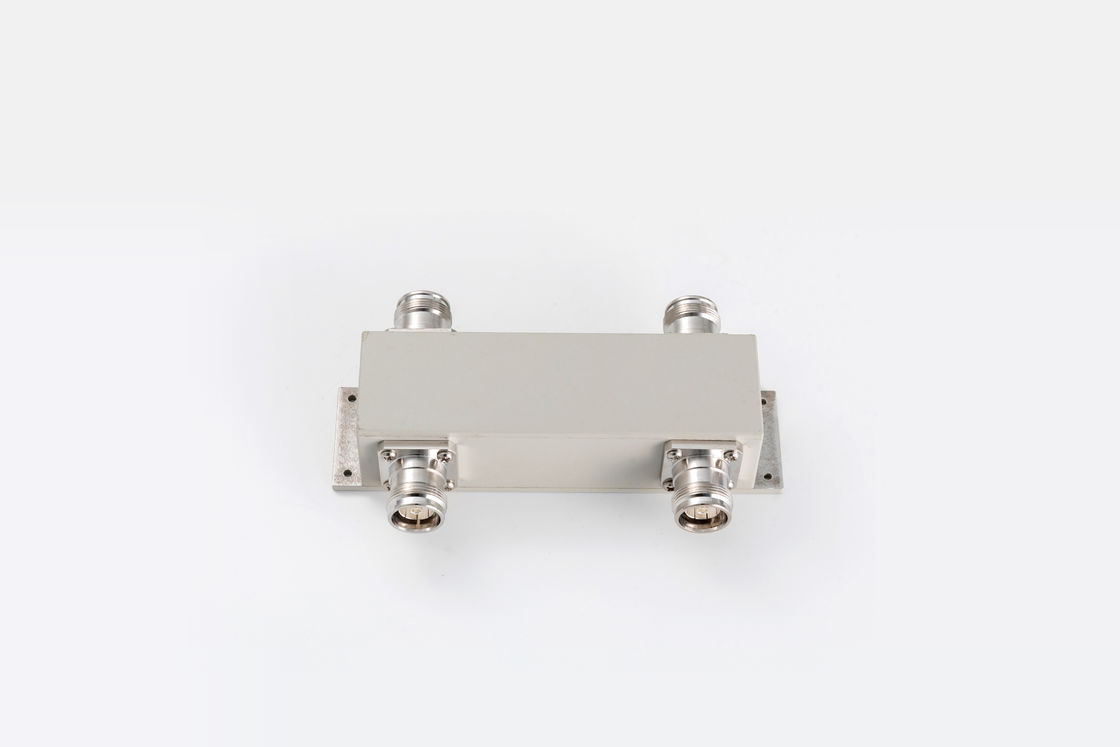

550-6000MHz 2in2out 4.3-10F/NF Hybride koppeling

Name: 550-6000MHz 2in2out 4.3-10F/NF Hybride koppeling
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05560-OXx
Price: 414.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Chinees

Merknaam: Vinncom

Certificering: RoHS/ISO9000

Modelnummer: VN-HC2x2-05560-OXx

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                      550-6000 MHz hybride koppel, Hybride koppeling PIM -150, N Vrouwelijke hybride koppeling


Werkende Frequentie (Mhz):	550-6000	Het koppelen (dB):	3
Isolatie (dB):	20	IM3 (dBc @ 2×43dBm):	-150/-160
Toepassing:	Binnen- en buitenruimte	VSwr:	1.35

Werkende Frequentie (Mhz):	550-6000
Het koppelen (dB):	3
Isolatie (dB):	20
IM3 (dBc @ 2×43dBm):	-150/-160
Toepassing:	Binnen- en buitenruimte
VSwr:	1.35

Beschrijving

550-6000MHz 2in2out 4.3-10F/NF Hybride koppeling

550-6000MHz Hybride koppelaar PIM -150/-160 N Vrouwelijk/4.3-10 Vrouwelijk Voor DAS

Goed terugkeerverlies
Breedband
Hoge directiviteit

VN-HC2x2-05560-OP-xxx.pdf

VN-HC2x2-05560-ON-xxx.pdf

Deelnummer	VN-HC2x2-05560-Ox-XXX
Werksfrequentie (MHz)	550-6000
Impedantie (Ohm)	50
VSWR	1.35
Koppeling (dB)	3
Invoegverlies (dB)	± 14
Isolatie (dB)	20
IM3 (dBc @ 2×43dBm)	- 150/-160
Toepassing	Binnen- en buitenruimte
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	N Vrouw/4.3-10 Vrouw
Vervoervermogen (Watt, max.)	500 ((N:300)
Peakvermogen (Watt, max.)	1500 ((N:1200)
Afmeting (mm) ((L × W × H, exclusief aansluiting)	131x40x38.4	131x40x38.4
Nettogewicht (g)	600 ± 5%	600 ± 5%
Verpakkingsdimensies (mm,L×W×H)	170x100x40	170x100x40
Verpakking Doos Grootte (mm,L×W×H)	520X360X105	520X360X105
ROHS-conformiteit	- Ja, dat klopt.

Hybride koppelingen zijn het speciale geval van een vierpoort richtingskoppeling die is ontworpen voor een 3-dB (gelijke) vermogensplitsing.en 180 graden hybriden.

Vinncom heeft verschillende ontwerpen voor hybride koppelingen op basis van microstrip, luchtdiëlektrische en dunne film, golfgeleider enz.

Hybride koppelingen worden veel gebruikt als een 3db-directionele koppeling met één eindpoort, kan ook worden gebruikt als een combinator van 2 in 2 uit en 2 in 1 uit.

Voor sommige toepassingen kunnen hybride koppelingen als matrix worden gecombineerd, bijvoorbeeld 4in 4out, 3in 3out enz.

Vinncom levert veel verschillende frequentiebereiken voor hybride koppelingen en wordt veel gebruikt in DAS- en testsystemen.
