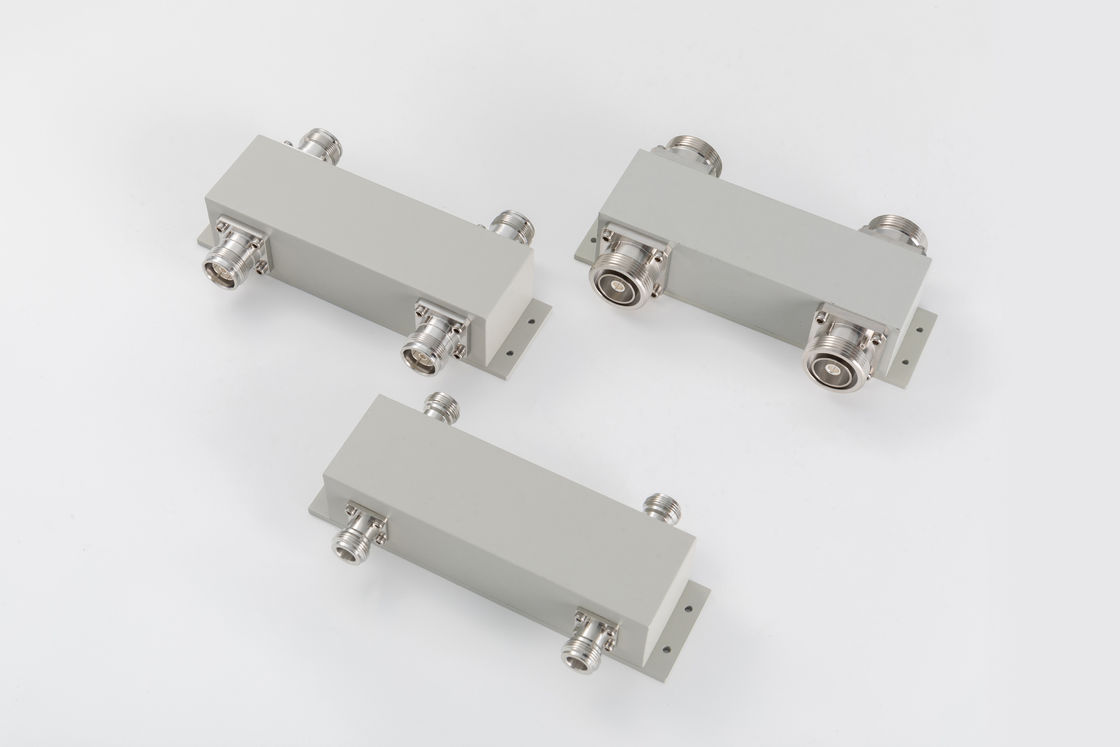

698-3800MHz 2in 2out Hybride koppelaar / 2: 2 combinator PIM -150 / -160
  • name
  • name

698-3800MHz 2in 2out Hybride koppelaar / 2: 2 combinator PIM -150 / -160

MOQ: 5 stuks
Prijs: VN-HC2x2-035052-ON-xxx
Payment Method: L/C, D/A, D/P, T/T
Detailinformatie
Productomschrijving
Detailinformatie
Plaats van herkomst
China
Merknaam
Vinncom
Certificering
RoHS/ISO9000
Modelnummer
VN-HC2x2-0738-os
Deelnummer:
VN-HC2x2-0738-os
Impedantie (Ohm):
50
Werkende Frequentie (Mhz):
698-3800
VSwr:
≤1.25
Het koppelen (dB):
3.0±0.9
Markeren:

Hybride koppeling 698-3800MHz

,

Hybride koppeling 2in2out

,

698-3800 MHz hybride koppelingen

Productomschrijving

698-3800MHz 2in 2out Hybride koppelaar / 2: 2 combinator PIM -150 / -160



  • Hoge isolatie
  • Goed PIM tot -160@43dBm*2
  • Goed vlak



      VN-HC2x2-0738-OD-xxx.pdf

      VN-HC2x2-0738-ON-xxx.pdf

      VN-HC2x2-0738-OP-160.pdf

Deelnummer VN-HC2x2-0738-OX
Werksfrequentie (MHz) 698-3800
Impedantie (Ohm) 50
VSWR ≤ 1.25
Koppeling (dB) 3.0±0.9
Invoegverlies (dB) 3.7
Isolatie (dB) ≥ 25
IM3 (dBc @ 2×43dBm) -150 / -160
Toepassing Binnen- en buitenruimte
Beschermingsgraad IP65
Werktemperatuur (°C) -40 ~ + 80
Interface N Vrouw/4.3-10 Vrouw/DIN Vrouw
Vervoervermogen (Watt, max.) 500 ((N:300)
Peakvermogen (Watt, max.) 1500 ((N:1200)
Afmeting (mm) ((L × W × H, exclusief aansluiting) 141 × 44 × 38 170 × 100 × 40 170 × 100 × 40
Nettogewicht (g) 615 ± 20 685 ± 20 880 ± 20
Verpakkingsdimensies (mm,L×W×H) 170 × 100 × 40 170 × 100 × 40 170 × 100 × 40
Verpakking Doos Grootte (mm,L×W×H) 460 × 350 × 195 520 × 360 × 110 520 × 360 × 110





                                   698-3800MHz 2in 2out Hybride koppelaar / 2: 2 combinator PIM -150 / -160 0698-3800MHz 2in 2out Hybride koppelaar / 2: 2 combinator PIM -150 / -160 1







Hybride koppelingen zijn het speciale geval van een vierpoort richtingskoppeling die is ontworpen voor een 3-dB (gelijke) vermogensplitsing.en 180 graden hybriden.

Vinncom heeft verschillende ontwerpen voor hybride koppelingen op basis van microstrip, luchtdiëlektrische en dunne film, golfgeleider enz.

Hybride koppelingen worden veel gebruikt als een 3db-directionele koppeling met één eindpoort, kan ook worden gebruikt als een combinator van 2 in 2 uit en 2 in 1 uit.

Voor sommige toepassingen kunnen hybride koppelingen als matrix worden gecombineerd, bijvoorbeeld 4in 4out, 3in 3out enz.

Vinncom levert veel verschillende frequentiebereiken voor hybride koppelingen en wordt veel gebruikt in DAS- en testsystemen.


Tags:

2700 MHz RF hybride koppeling,

Hybride koppeling voor DAS IBS,

Hybride koppeling 698-3800MHz
