698-2700MHz 2 In 2 Out Hybride koppelaar PIM -150/-160

Name: 698-2700MHz 2 In 2 Out Hybride koppelaar PIM -150/-160
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0727-os-XXX
Price: 414.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: China

Merknaam: Vinncom

Certificering: RoHS/ISO9000

Modelnummer: VN-HC2x2-0727-os-XXX

Betaling & het Verschepen Termijnen

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          698-2700 MHz hybride koppelingen, 2 in 3dB hybride koppeling, 2 uit 3 dB Hybride koppel


Werkende Frequentie (Mhz):	698-2700	Impedantie (Ohm):	50
VSwr:	1.2	Het koppelen (dB):	3±0.8
Toevoegingsverlies (db):	±3.6	Isolatie (dB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

Werkende Frequentie (Mhz):	698-2700
Impedantie (Ohm):	50
VSwr:	1.2
Het koppelen (dB):	3±0.8
Toevoegingsverlies (db):	±3.6
Isolatie (dB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

Beschrijving

698-2700MHz 2 In 2 Out Hybride koppelaar PIM -150/-160

698-2700MHz 2in2out Hybride koppelaar PIM- 150/-160

Goed VSWR in alle havens
Hoge isolatie
Goed terugkeerverlies

Deelnummer	VN-HC2x2-0727-Ox-XXX
Werksfrequentie (MHz)	698-2700
Impedantie (Ohm)	50
VSWR	1.2
Koppeling (dB)	3 ± 0.8
Invoegverlies (dB)	±3.6
Isolatie (dB)	25
IM3 (dBc @ 2×43dBm)	- 150/-160
Toepassing	Binnen- en buitenruimte
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	N Vrouw/4.3-10 Vrouw/DIN Vrouw
Vervoervermogen (Watt, max.)	500 ((N:300)
Peakvermogen (Watt, max.)	.1500 ((N:1200)
Afmeting (mm) ((L × W × H, exclusief aansluiting)	127X44X25	127X44X31	127X44X38
Nettogewicht (g)	385 ± 20%	565 ± 20%	810 ± 20%
Verpakkingsdimensies (mm,L×W×H)	165X87X35	170x100x40	170x100x40
Verpakking Doos Grootte (mm,L×W×H)	460X350X195	520X360X110	520X360X110

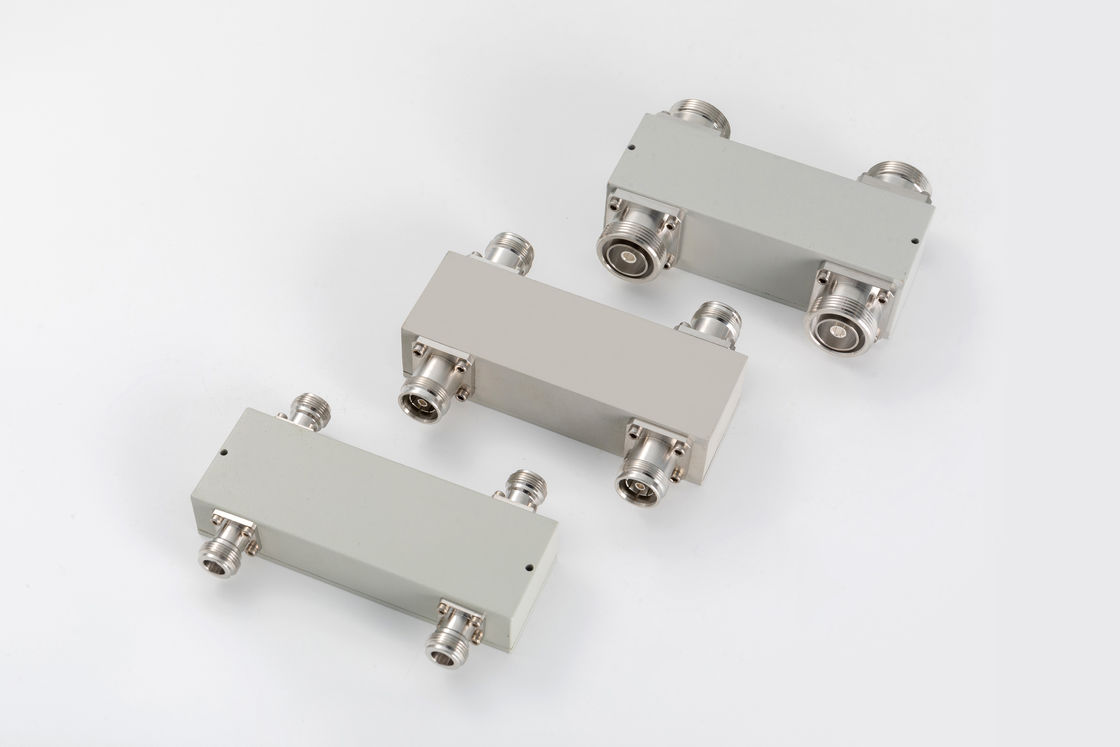

698-2700MHz 2 In 2 Out Hybride koppelaar PIM -150/-160 0

Hybriden zijn er in twee soorten, 90 graden of vierkant hybriden, en 180 graden hybriden.

Vinncom heeft verschillende ontwerpen voor hybride koppelingen op basis van microstrip, luchtdiëlektrische en dunne film, golfgeleider enz.

Hybride koppelingen worden veel gebruikt als een 3db-directionele koppeling met één eindpoort, kan ook worden gebruikt als een combinator van 2 in 2 uit en 2 in 1 uit.

Voor sommige toepassingen kunnen hybride koppelingen als matrix worden gecombineerd, bijvoorbeeld 4in 4out, 3in 3out enz.

Vinncom levert veel verschillende frequentiebereiken voor hybride koppelingen en wordt veel gebruikt in DAS- en testsystemen.
