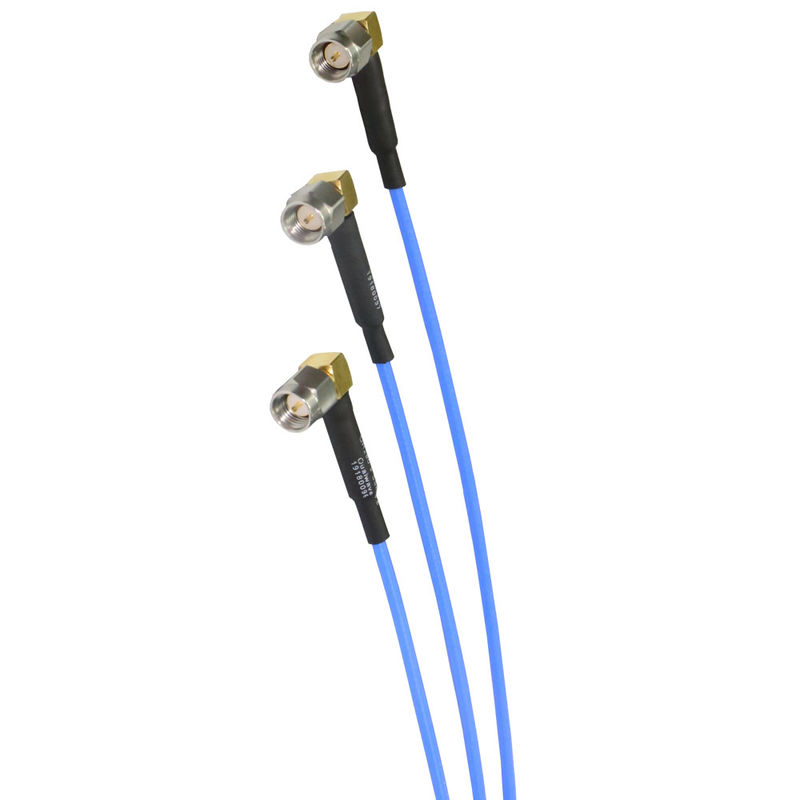

Op maat gemaakte RoHS RF-testkabels Zilveren bekleed koper 26.5G Interconnectie dielektrische

MOQ:	5 stuks
Prijs:	negotiable
Delivery Period:	2-4weeks
Payment Method:	T/T, Western Union
Supply Capacity:	50pcs per dag

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Vinncom

Certificering

RoHS/ISO9000

Modelnummer

VN400

Frequentie::

DC~26.5GHz

Snijd Frequentie af::

34GHz

Impedantie::

Snelheid van Propagatie::

Beveiligingsdoeltreffendheid::

90dB min.

Het voltage weerstaat::

1500V gelijkstroom

Markeren:

26.5G RF-testkabels

RoHS-RF-testkabels

26.5G aangepaste RF-kabels

Productomschrijving

26.5G High Phase Stability Flexible RF Kabels & Assemblies

Lage PIM
Fase-stabiliteit
Frequentie DC~26,5 GHz

Flexibel, alternatief voor halfstijf kabel

Kenmerken:	Toepassingen:
* Fase stabiliteit	* Fase-array radar
* Lage PIM	* Interconnectie in en tussen apparatuur

Elektrische apparatuur

Frequentie:	DC~26,5 GHz
Frequentie van het afsnijden:	34 GHz
Impedantie:	50Ω
Verspreidingssnelheid:	70%
Beschermingseffectiviteit:	90 dB min.
Voltageweerstand:	1500 V gelijkstroom

Op maat gemaakte RoHS RF-testkabels Zilveren bekleed koper 26.5G Interconnectie dielektrische 0

- Nee, dat is niet waar.	Naam	Grootte (mm)	Materiaal
1	Inwendige geleider	0.94	met een gewicht van niet meer dan 50 kg
2	dielektrische	3.00	PTFE
3	Innerlijk schild	3.20	met een breedte van niet meer dan 50 mm
4	Buitenschild	3.55	met een breedte van niet meer dan 50 mm
5	Jacket	4.00	FEP

Mechanische apparatuur

Buigradius (installatie):	20.0 mm
Buigradius (herhaald):	40.0 mm
Gewicht:	49 g/m

Frequentie (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Afzwakking^*¹(dB/100 m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Gemiddeld vermogen^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Milieu

Temperatuur:

-55°C tot +125°C

Regels voor de benaming van connectoren:

3 - 3,5 mm (26,5 GHz, VSWR 1,3)

P - SMP (26,5 GHz, VSWR 1,3)

A - SSMA (26,5 GHz, VSWR 1.3)

S - SMA (26,5 GHz, VSWR 1,3)

N - N (18GHz, VSWR 1,25)

X - MMCX (6GHz, VSWR 1.3)

M - MCX (6GHz, VSWR 1.3)

B - BNC (4GHz, VSWR 1.4)

D - SMB (4GHz, VSWR 1,25)

Vrouwelijke connector - Voeg F na connectornaam toe

Rechte hoek - Voeg R na de naam van de connector toe (VSWR-verhoging 0,1)
