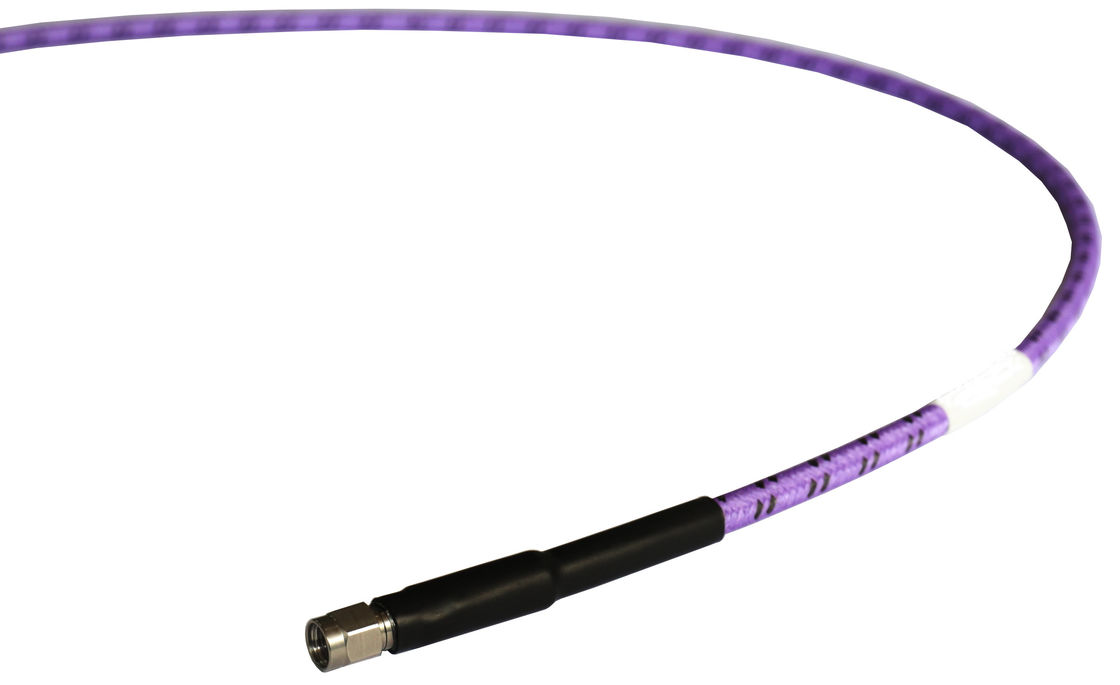

Hoogwaardige avionics RF-testkabels Assemblies Lead 50G
Fase & verlies Stabiel, lange flexibele levensduur 50G High Performance Test Cable Assemblies
- Laag invoegverlies
- Hoge macht
- Hoge duurzaamheid
Fase & verlies Stabiel, lange flexibele levensduur
| Kenmerken: |
Toepassingen: |
| * laag insetsverlies |
* Laboratoriumonderzoek |
| * Hoge fase-stabiliteit |
* Avionica |
| * Hoge macht |
* Fase-array radar |
| * Hoge duurzaamheid |
* Satellietcommunicatie |
Elektrische apparatuur
| Frequentie: |
DC~50 GHz |
| Impedantie: |
50Ω |
| Verspreidingssnelheid: |
76% |
| Beschermingseffectiviteit: |
90 dB min. |
| Voltageweerstand: |
500 V gelijkstroom |
| Fase-stabiliteit*1: |
±7° |
| Amplitude stabiliteit*1: |
± 0,05 dB |
[1] 50 mm straal, 360° buiging
Mechanische apparatuur
|
Onverzorgde buigradius
(installatie/herhaling):
|
18mm/36mm min. |
|
Gepantserde buigradius
(installatie/herhaling):
|
30 mm/60 mm min. |
| Levenscyclus van buigwerk: |
100,000 |
| Paringscyclus*2: |
5,000 |
[2] Alleen voor connectoren van 2,4 mm, 2,92 mm, 3,5 mm, SMA, N.
Milieu
| Temperatuur: |
-55°C tot +165°C |
Versmelting en vermogen
| Frequentie (GHz) |
1 |
2 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
40 |
50 |
| Afzwakking*3(dB/100 m) |
48.1 |
68.3 |
83.9 |
119.4 |
138.4 |
155.2 |
173.4 |
210.2 |
257.1 |
319.2 |
359.2 |
| Gemiddeld vermogen*4(W) |
506 |
356 |
290 |
204 |
176 |
157 |
140 |
116 |
95 |
76 |
68 |
[3] VSWR:1.0Omgeving: +25°C (77°F); ruwe kabel
[4] VSWR:1.0Omgeving: +40°C; zeeniveau
Bouw
| - Nee, dat is niet waar. |
Naam |
Grootte (mm) |
Materiaal |
| 1 |
Inwendige geleider |
0.72 |
met een gewicht van niet meer dan 50 kg |
| 2 |
dielektrische |
2.1 |
PTFE met een lage dichtheid |
| 3 |
Innerlijk schild |
2.25 |
met een breedte van niet meer dan 50 mm |
| 4 |
tussenlaag |
2.55 |
PTFE met een lage dichtheid |
| 5 |
Buitenschild |
3.01 |
met een breedte van niet meer dan 50 mm |
| 6 |
Jacket |
3.60 |
FEP |
| 7 tot 9 |
Armour (optioneel) |
5.50 |
Vervaardiging |
| 10 |
|
6.00 |
PTFE |
Regels voor de benaming van connectoren:
2 - 2,4 mm (50 GHz, VSWR 1.4)
K - 2,92 mm (40 GHz, VSWR 1,25)
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,25)
N - N (18GHz, VSWR 1,25)
Vrouwelijke connector - Voeg F na connectornaam toe
Rechte hoek - Voeg R na de naam van de connector toe ((VSWR-verhoging 0,1)
Hoe te bestellen
VN50W-X-Y-Z.
VN:Vinncom
P, zonder pantser: blank.
X: Frequentie in GHz
Y: Type aansluiting
Z: lengte in meter
T50 koppelingsaansluiting
|
VN-QC2-MG-T50-2
2.4mm mannetje, roestvrij staal
|
|
VN-QC3-FG-T50-1
3.5mm vrouwelijk, roestvrij staal
|
|
|
VN-QC2-FG-T50-1
2.4mm vrouwelijk, roestvrij staal
|
|
VN-QCS-MG-T50-1
SMA man, roestvrij staal
|
|
|
VN-QCK-MG-T50-1
2.92mm man, roestvrij staal
|
|
VN-QCS-FG-T50-1
SMA vrouwelijk, roestvrij staal
|
|
|
VN-QCK-FG-T50-1
2.92mm vrouwelijk, roestvrij staal
|
|
VN-QCN-MG-T50-4
N vrouwelijk, roestvrij staal
|
|
|
VN-QC3-MG-T50-1
3.5mm mannetje, roestvrij staal
|
|
|
|
T50P-koppelingsconnector
|
VN-QC2-MG-T50P-4
2.4mm mannetje, roestvrij staal
|
|
VN-QC3-MG-T50P-1
3.5mm mannetje, roestvrij staal
|
|
|
VN-QC2-FG-T50P-4
2.4mm vrouwelijk, roestvrij staal
|
|
VN-QC3-FG-T50P-1
3.5mm vrouwelijk, roestvrij staal
|
|
|
VN-QCK-MG-T50P-4
2.92mm man, roestvrij staal
|
|
VN-QCS-MG-T50P-3
SMA man, roestvrij staal
|
|
|
VN-QCK-FG-T50P-3
2.92mm vrouwelijk, roestvrij staal
|
|
VN-QCS-FG-T50P-1
SMA vrouwelijk, roestvrij staal
|
|
|
VN-QCN-MG-T50P-3
N van roestvrij staal
|
|
|
|
