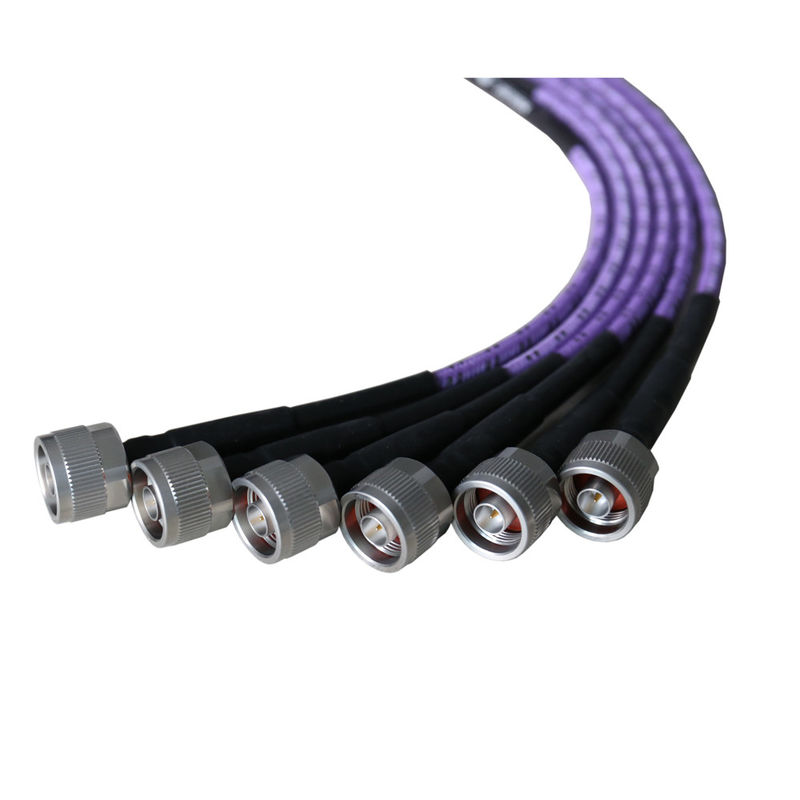

40G Flexibel signaal RF-testkabels VN280 Hoogfasestabiliteit
VN280 40G Hoogfasestabiliteit Flexibel Alternatief voor halfrigiede kabel
- Breedbandfrequentie
- Fase-stabiliteit
- Lage PIM
Flexibel, alternatief voor halfstijf kabel
| Kenmerken: |
Toepassingen: |
| * Fase stabiliteit |
* Fase-array radar |
| * Lage PIM |
* Interconnectie in en tussen apparatuur |
Elektrische apparatuur
| Frequentie: |
DC~40 GHz |
| Frequentie van het afsnijden: |
62 GHz |
| Impedantie: |
50Ω |
| Verspreidingssnelheid: |
70% |
| Beschermingseffectiviteit: |
90 dB min. |
| Voltageweerstand: |
500 V gelijkstroom |
| - Nee, dat is niet waar. |
Naam |
Grootte (mm) |
Materiaal |
| 1 |
Inwendige geleider |
0.53 |
met een gewicht van niet meer dan 50 kg |
| 2 |
dielektrische |
1.63 |
PTFE |
| 3 |
Innerlijk schild |
1.83 |
met een breedte van niet meer dan 50 mm |
| 4 |
Buitenschild |
2.18 |
met een breedte van niet meer dan 50 mm |
| 5 |
Jacket |
2.65 |
FEP |
Mechanische apparatuur
| Buigradius (installatie): |
13.0 mm |
| Buigradius (herhaald): |
26.0 mm |
| Gewicht: |
22 g/m |
Versmelting en vermogen
| Frequentie (GHz) |
0.3 |
0.5 |
1 |
2.4 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
| Afzwakking*1(dB/100 m) |
19.9 |
26.2 |
38.2 |
62.5 |
71.1 |
107.5 |
128.3 |
147.6 |
169.4 |
216.1 |
280.6 |
| Gemiddeld vermogen*2(W) |
512 |
423 |
290 |
177 |
156 |
103 |
86 |
75 |
65 |
51 |
39 |
Milieu
| Temperatuur: |
-55°C tot +125°C |
Regels voor de benaming van connectoren:
2 - 2,4 mm (40 GHz, VSWR 1,35)
K - 2,92 mm (40 GHz, VSWR 1,35)
P - SMP (26,5 GHz, VSWR 1,3)
A - SSMA (26,5 GHz, VSWR 1.3)
S - SMA (26,5 GHz, VSWR 1,3)
G - Mini-SMP (matchbaar met GPPO & SSMP, 18GHz, VSWR 1.3)
N - N (18GHz, VSWR 1,25)
X - MMCX (6GHz, VSWR 1.3)
M - MCX (6GHz, VSWR 1.3)
B - BNC (4GHz, VSWR 1.4)
D - SMB (4GHz, VSWR 1,25)
Vrouwelijke connector - Voeg F na connectornaam toe
Rechte hoek - Voeg R na de naam van de connector toe (VSWR-verhoging 0,1)
