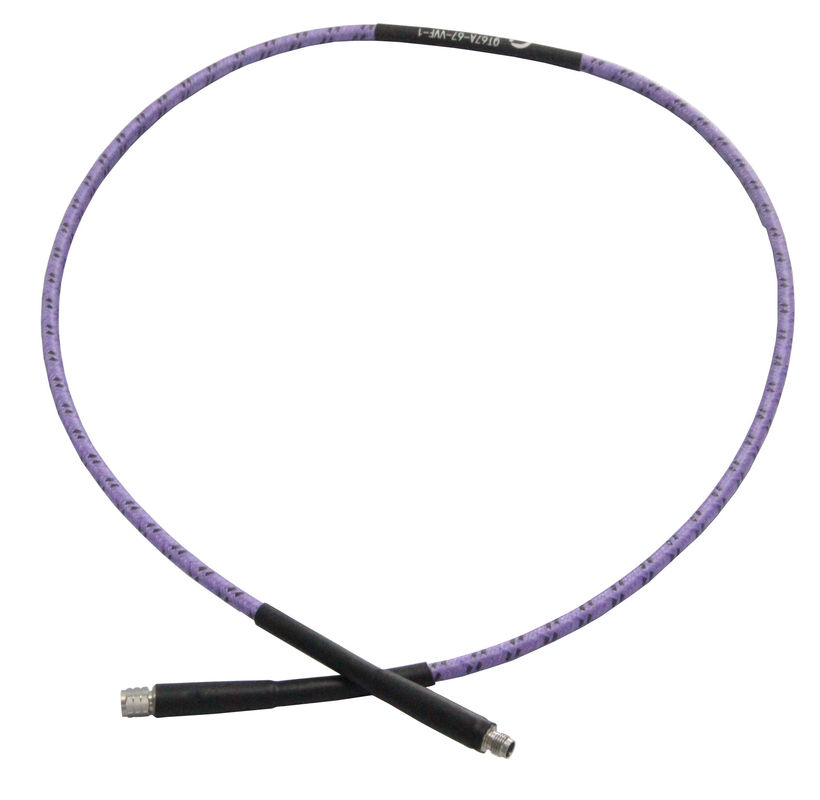

67G Coaxiale RF-testkabels Assemblages 50 Ohm Impedantie
67G High Durability Performance Test Cable Assemblies
- Laag invoegverlies
- Hoge macht
- Hoge fase-stabiliteit
Fase & verlies Stabiel, lange flexibele levensduur
| Kenmerken: |
Toepassingen: |
| *Laag invoegverlies |
* Laboratoriumonderzoek |
| * Hoge fase-stabiliteit |
* Avionica |
| * Hoge macht |
* Fase-array radar |
| * Hoge duurzaamheid |
* Satellietcommunicatie |
Elektrische apparatuur
| Frequentie: |
DC~67 GHz |
| Impedantie: |
50Ω |
| Verspreidingssnelheid: |
81% |
| Beschermingseffectiviteit: |
90 dB min. |
| Voltageweerstand: |
500 V gelijkstroom |
| Fase-stabiliteit*1: |
±7° |
| Amplitude stabiliteit*1: |
± 0,05 dB |
[1] 50 mm straal, 360° buiging
Mechanische apparatuur
|
Onverzorgde buigradius
(installatie/herhaling):
|
12mm/24mm min. |
|
Gepantserde buigradius
(installatie/herhaling):
|
30 mm/60 mm min. |
| Levenscyclus van buigwerk: |
100,000 |
| Paringscyclus*2: |
5,000 |
[2] Voor connectoren van 1,85 mm, 2,4 mm, 2,92 mm, 3,5 mm, alleen SMA.
Milieu
| Temperatuur: |
-55°C tot +125°C |
Versmelting en vermogen
| Frequentie (GHz) |
1 |
2 |
4 |
6 |
8 |
10 |
12 |
18 |
26.5 |
33 |
40 |
50 |
67 |
| Afzwakking*3(dB/100 m) |
64 |
91 |
130 |
161 |
187 |
210 |
232 |
288 |
355 |
400 |
445 |
503 |
594 |
| Gemiddeld vermogen*4(W) |
97 |
68 |
47 |
38 |
33 |
29 |
27 |
21 |
17 |
15 |
14 |
12 |
10 |
[3] VSWR:1.0Omgeving: +25°C (77°F); ruwe kabel
[4] VSWR:1.0Omgeving: +40°C; zeeniveau
Bouw
| - Nee, dat is niet waar. |
Naam |
Grootte (mm) |
Materiaal |
| 1 |
Inwendige geleider |
0.50 |
met een gewicht van niet meer dan 50 kg |
| 2 |
dielektrische |
1.38 |
PTFE met een lage dichtheid |
| 3 |
Innerlijk schild |
1.54 |
met een breedte van niet meer dan 50 mm |
| 4 |
tussenlaag |
1.82 |
PTFE met een lage dichtheid |
| 5 |
Buitenschild |
2.17 |
met een breedte van niet meer dan 50 mm |
| 6 |
Jacket |
2.40 |
FEP |
| 7 tot 9 |
Armour (optioneel) |
5.50 |
Vervaardiging |
| 10 |
|
6.00 |
PTFE |
Regels voor de benaming van connectoren:
V - 1,85 mm (67 GHz, VSWR 1,5)
G - Mini-SMP (matchbaar met GPPO & SSMP, 65GHz, VSWR 1.8)
2 - 2,4 mm (50 GHz, VSWR 1.4)
K - 2,92 mm (40 GHz, VSWR 1,35)
A - SSMA (40GHz, VSWR 1,35)
P - SMP (40 GHz, VSWR 1,35)
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,3)
Vrouwelijke connector - Voeg F na connectornaam toe
Rechte hoek - Voeg R na de naam van de connector toe (VSWR-verhoging 0,1)
Hoe te bestellen
VN67W-X-Y-Z.
VN:Vinncom
P, zonder pantser: blank.
X: Frequentie in GHz
Y: Type aansluiting
Z: lengte in meter
Voorbeelden:
Om een VN67 testkabel met pantser te bestellen, DC-60GHz,1.85mm man tot 1.85mm vrouw, 0,5 meter, VN67P-60-VVF-0.5.
