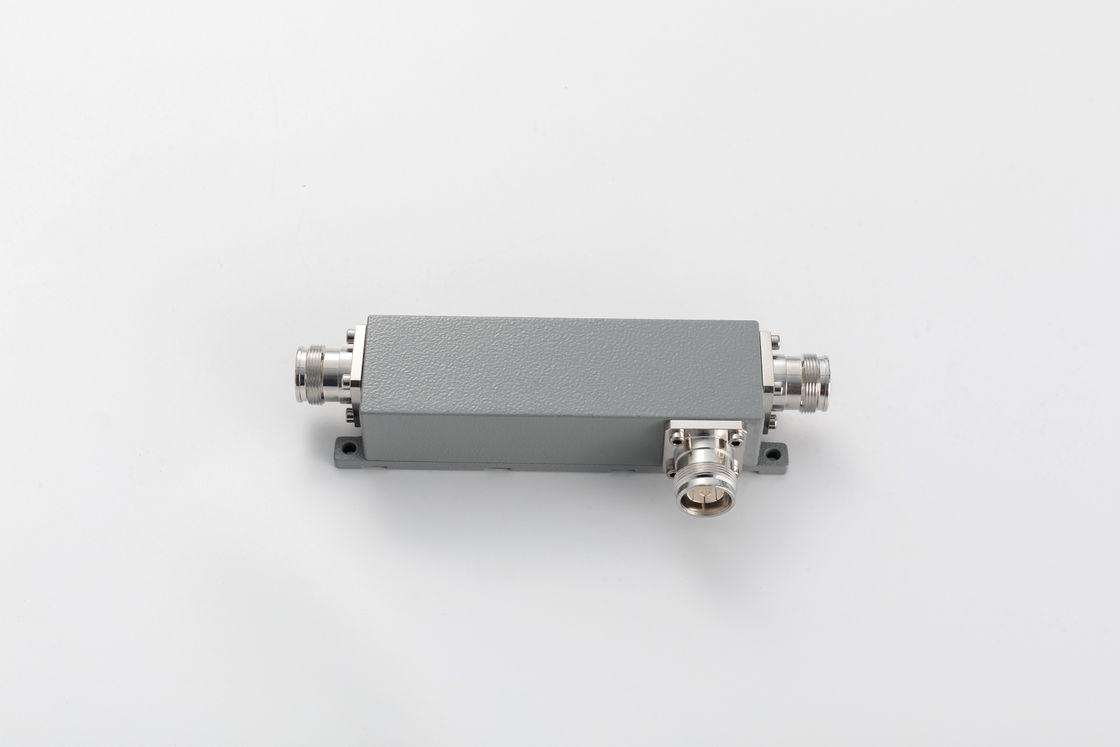

550-6000MHz 4.3-10 Vrouwelijke richtingskoppeling

MOQ:	5 stuks
Prijs:	negotiable
Payment Method:	T/T, L/C, D/A, D/P

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

Chinees

Merknaam

Vinncom

Certificering

RoHS/ISO9000

Modelnummer

VN-gelijkstroom-05560-OPx

Werkende Frequentie (Mhz):

550-6000

Verbinding:

4.3-10 wijfje

VSwr:

≤1,35

-150/-155/-161/-165

Vervoervermogen (Watt, max.):

Grade van bescherming:

Markeren:

3dB RF Directional Coupler

Hybride RF-richtingscoupler

Op maat gemaakte breedbandrichtingcoupler

Productomschrijving

550-6000MHz 4.3-10 Vrouwelijke richtingskoppeling

Hoge directiviteit
Goed PIM tot -165@43dBm*2
Goed terugkeerverlies

VN-DC-05560-OPx-xxx.pdf

Deelnummer

VN-DC-05560-OPx

Werksfrequentie (MHz)

550-6000

Impedantie (Ohm)

VSWR

≤ 1.35

Koppeling (dB)

5 ± 1.4

6 ± 1.4

7 ± 1.4

8 ± 1.4

10 ± 1.6

15 ± 1.6

20 ± 1.8

Invoegverlies (dB)

≤ 2.5

≤ 1.8

≤ 1.5

≤ 1.2

≤ 1.1

≤ 0.4

≤ 2.2

Isolatie (dB)

≥ 21

≥ 22

≥ 23

≥ 24

≥ 26

≥ 31

≥ 35

IM3 (dBc @ 2×43dBm)

- 150/-155/-161/-165

Toepassing

Binnen/buiten

Beschermingsgraad

IP65

Werktemperatuur (°C)

-40 ~ + 80

Interface

4.3-10 Vrouwelijk

Vervoervermogen (Watt, max.)

500

Peakvermogen (Watt, max.)

1500

Afmeting (mm) ((L × W × H, exclusief aansluiting)

127X40X31

Nettogewicht(g)

550 ± 5%

Verpakkingsdimensies (mm,L×W×H)

190 × 80 × 45

Verpakking Doos Grootte (mm,L×W×H)

430 × 400 × 105

ROHS-conformiteit

- Ja, dat klopt.

550-6000MHz 4.3-10 Vrouwelijke richtingskoppeling 0

Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op verschillende ontwerpen, zoals micro-stripline, luchtdiëlektrische, dunne film, golfgeleider, enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tvDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.
