550-6000 MHz N Vrouwelijke richtingskoppeling

MOQ:	5 stuks
Prijs:	negotiable
Payment Method:	T/T, L/C, D/A, D/P

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Vinncom

Certificering

RoHS/ISO9000

Modelnummer

Vn-gelijkstroom-05560

Werkende Frequentie (Mhz):

550-6000

Verbinding:

N Vrouw

VSwr:

≤1,35

-150/-155/-161/-165

Vervoervermogen (Watt, max.):

Grade van bescherming:

Markeren:

coaxiale richtingskoppeling van 300 W

breedband coaxial richtingskoppeling

300 W breedbandrichtingscoupler

Productomschrijving

550-6000 MHz N Vrouwelijke richtingskoppeling

Hoge directiviteit
Goed PIM tot -165@43dBm*2
Goed terugkeerverlies

VN-DC-05560-ONx-xxx.pdf

Deelnummer

VN-DC-05560-ON

Werksfrequentie (MHz)

550-6000

Impedantie (Ohm)

VSWR

≤ 1.35

Koppeling (dB)

5 ± 1.4

6 ± 1.4

7 ± 1.4

8 ± 1.4

10 ± 1.6

15 ± 1.6

20 ± 1.8

Invoegverlies (dB)

≤ 2.5

≤ 1.8

≤ 1.5

≤ 1.2

≤ 1.1

≤ 0.4

≤ 2.2

Isolatie (dB)

≥ 21

≥ 22

≥ 23

≥ 24

≥ 26

≥ 31

≥ 35

IM3 (dBc @ 2×43dBm)

- 150/-155/-161/-165

Toepassing

Binnen/buiten

Beschermingsgraad

IP65

Werktemperatuur (°C)

-40 ~ + 80

Interface

N Vrouwelijk

Vervoervermogen (Watt, max.)

300

Peakvermogen (Watt, max.)

1200

Afmeting (mm) ((L × W × H, exclusief aansluiting)

127X40X31

Nettogewicht(g)

450 ± 5%

Verpakkingsdimensies (mm,L×W×H)

190 × 80 × 45

Verpakking Doos Grootte (mm,L×W×H)

430 × 400 × 105

ROHS-conformiteit

- Ja, dat klopt.

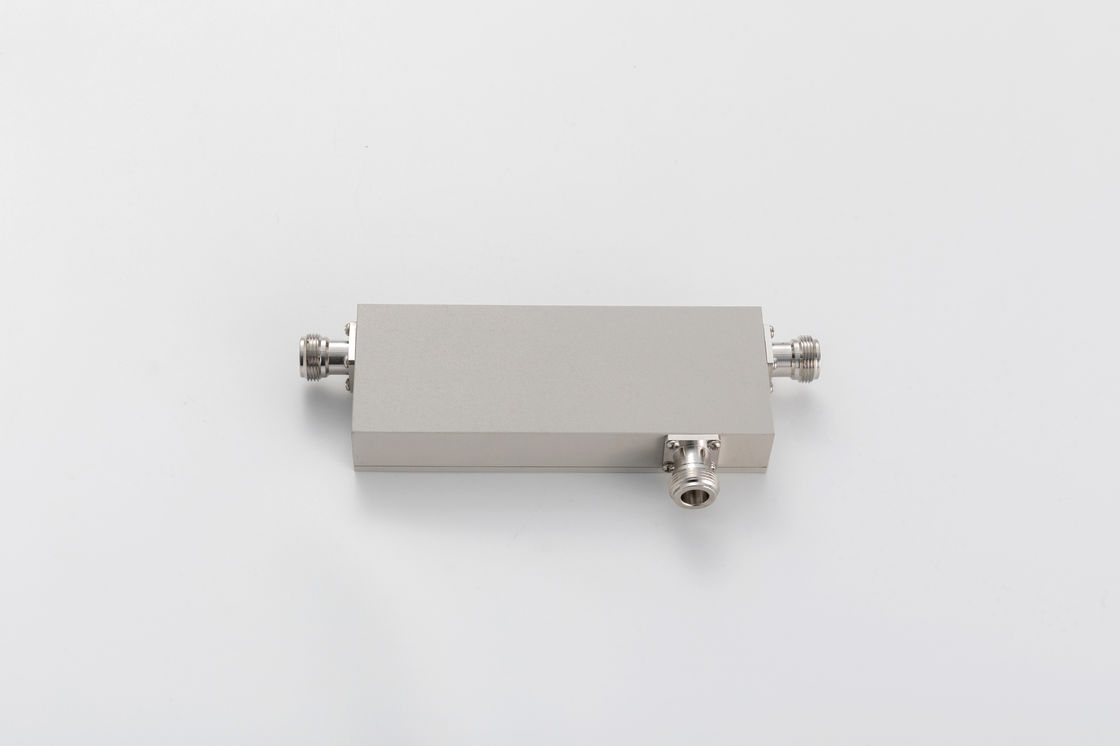

550-6000 MHz N Vrouwelijke richtingskoppeling 0

Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.
