PRODUCTS DETAILS

Huis > Producten >

550-6000MHz 4.3-10 Vrouwelijke richtingskoppeling

Producten

Testkabel en springer

Contact de V.S.

sales@vinncom.com

+8617755151077

Contact nu

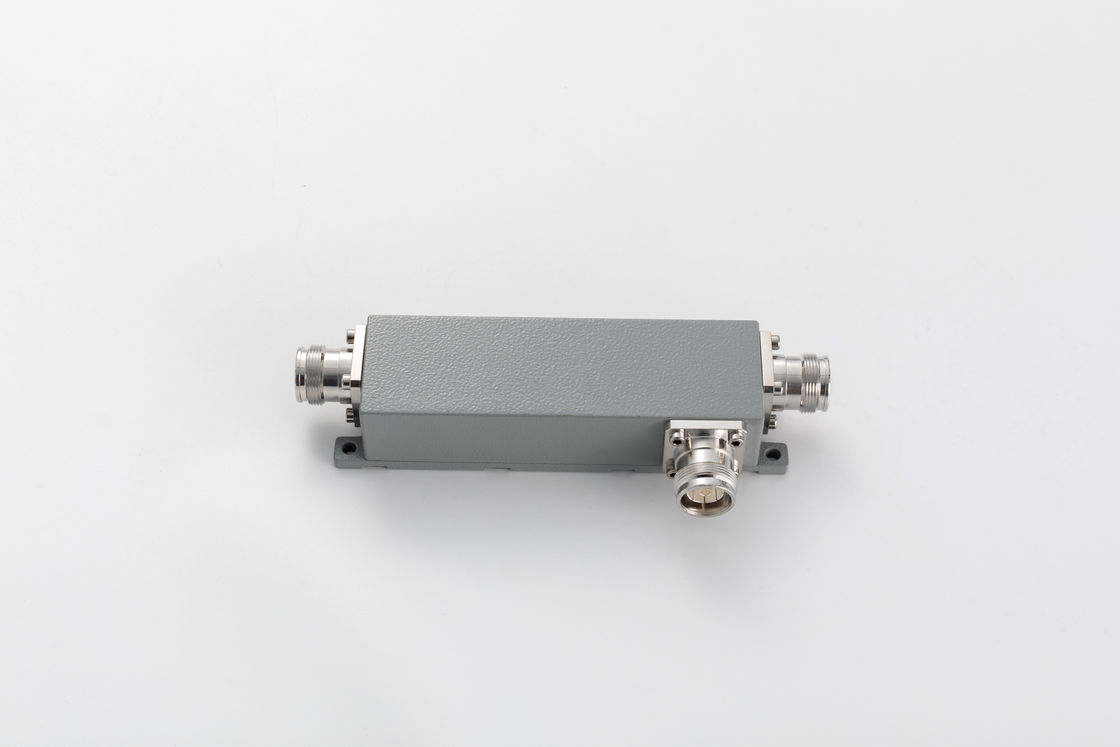

550-6000MHz 4.3-10 Vrouwelijke richtingskoppeling

MOQ:	5 stuks
Prijs:	negotiable
Payment Method:	L/C, D/A, D/P, T/T

Detail Information

Productomschrijving

Detail Information

Plaats van herkomst

Chinees

Merknaam

Vinncom

Certificering

RoHS/ISO9000

Modelnummer

VN-gelijkstroom-0560-OPx-XXX

Werkende Frequentie (Mhz):

550-6000

Impedantie (Ohm):

VSwr:

≤1,35

IM3 (dBc @ 2×43dBm):

-150/-155/-161/-165

Grade van bescherming:

Markeren:

DAS RF richtingskoppeling

3dB RF Directional Coupler

DAS 3db richtingskoppeling

Productomschrijving

550-6000MHz 4.3-10 Vrouwelijke richtingskoppeling

Hoge isolatie
Breedband
Goed vlak

VN-DC-05560-OPx-xxx.pdf

Deelnummer	VN-DC-05560-OPx
Werksfrequentie (MHz)	550-6000
Impedantie (Ohm)	50
VSWR	≤ 1.35
Koppeling (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Invoegverlies (dB)	≤ 2.5	≤ 1.8	≤ 1.5	≤ 1.2	≤ 1.1	≤ 0.4	≤ 0.22
Isolatie (dB)	≥ 21	≥ 22	≥ 23	≥ 24	≥ 26	≥ 31	≥ 35
IM3 (dBc @ 2×43dBm)	- 150/-155/-161/-165
Toepassing	Binnen/buiten
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	4.3-10 Vrouwelijk
Vervoervermogen (Watt, max.)	500
Peakvermogen (Watt, max.)	1500
Afmeting (mm) ((L × W × H, exclusief aansluiting)	127X40X31
Nettogewicht(g)	550 ± 5%
Verpakkingsdimensies (mm,L×W×H)	190 × 80 × 45
Verpakking Doos Grootte (mm,L×W×H)	430 × 400 × 105

Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op een ander ontwerp, zoals micro-stripline,luchtdiëlektrisch,dunne film,golfgeleider enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tv,de dekking van het mobiele signaal en het scheiden van verzonden en ontvangen signalen op telecomsystemen.
