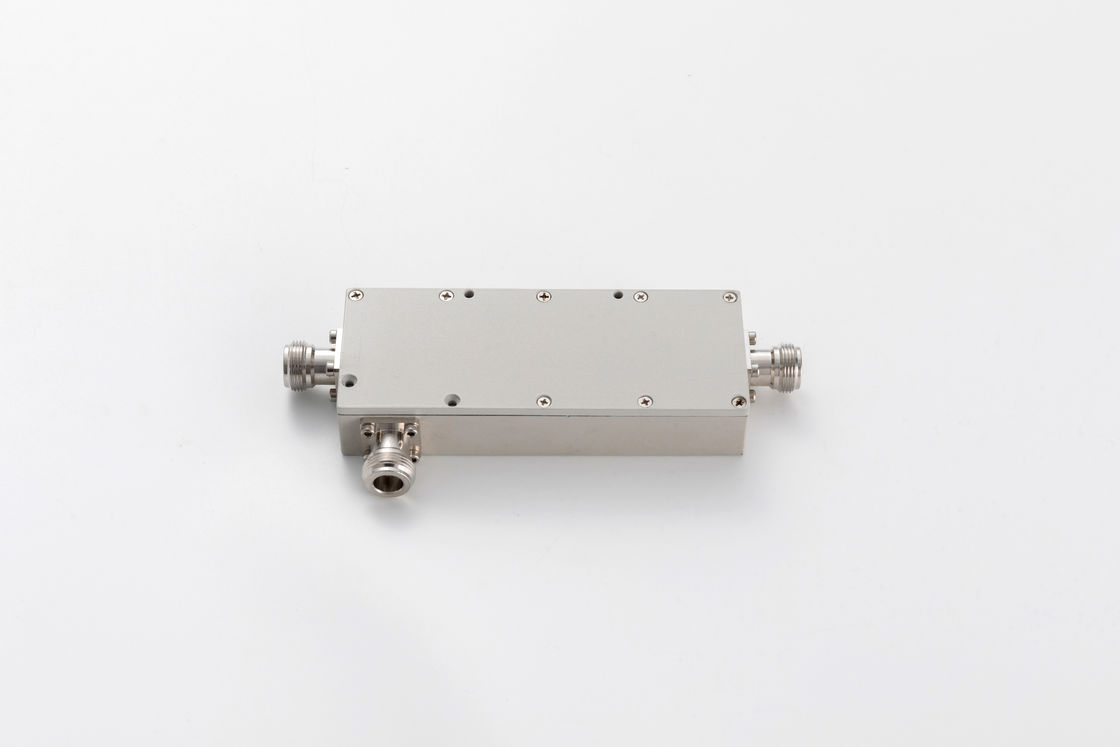

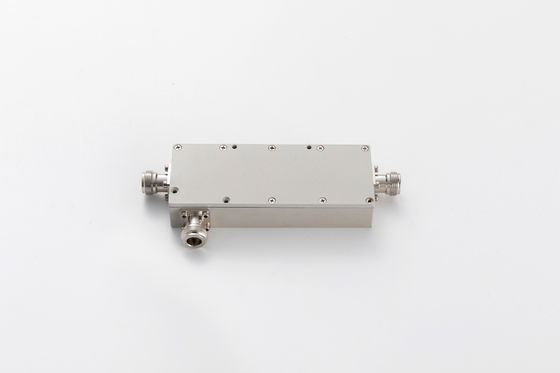

698-2700MHz N Vrouwelijke richtingskoppeling

MOQ:	5 stuks
Prijs:	negotiable
Payment Method:	L/C, D/A, D/P, T/T

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Vinncom

Certificering

RoHS/ISO9000

Modelnummer

Vn-gelijkstroom-0727-OP

Werkende Frequentie (Mhz):

698-2700

Impedantie (Ohm):

VSwr:

≤1.25

IM3 (dBc @ 2×43dBm):

-150 / -155/-161/-165

Toepassing:

Binnen- en buitenruimte

Grade van bescherming:

Markeren:

IP65 RF richtingskoppeling

VSWR RF Directional Coupler

VSWR-rf-koppeling

Productomschrijving

698-2700MHz N Vrouwelijke richtingskoppeling

Hoge directiviteit
Goed PIM tot -165@43dBm*2
Goed terugkeerverlies

VN-DC-0727-ON-xxx.pdf

Deelnummer	VN-DC-0727-ON
Werksfrequentie (MHz)	698-2700
Impedantie (Ohm)	50
VSWR	≤ 1.25
Koppeling (dB)	± 0.8	± 0.8	± 0.8	± 0.8	± 10	± 10	± 12	± 15
Invoegverlies (dB)	≤ 2.05	≤ 1.6	≤ 1.4	≤ 0.8	≤ 0.7	≤ 0.3	≤ 0.3	≤ 0.2
Isolatie (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Toepassing	Binnen- en buitenruimte
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	N Vrouwelijk
Vervoervermogen (Watt, max.)	300
Peakvermogen (Watt, max.)	1200
Afmeting (mm) ((L × W × H, exclusief aansluiting)	122 × 48 × 22
Nettogewicht(g)	330 ± 20
Verpakkingsdimensies (mm,L×W×H)	180 × 75 × 30
Verpakking Doos Grootte (mm,L×W×H)	400 × 380 × 170
ROHS-conformiteit	- Ja, dat klopt.

Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op verschillende ontwerpen, zoals micro-stripline, luchtdiëlektrische, dunne film, golfgeleider, enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tvDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.
