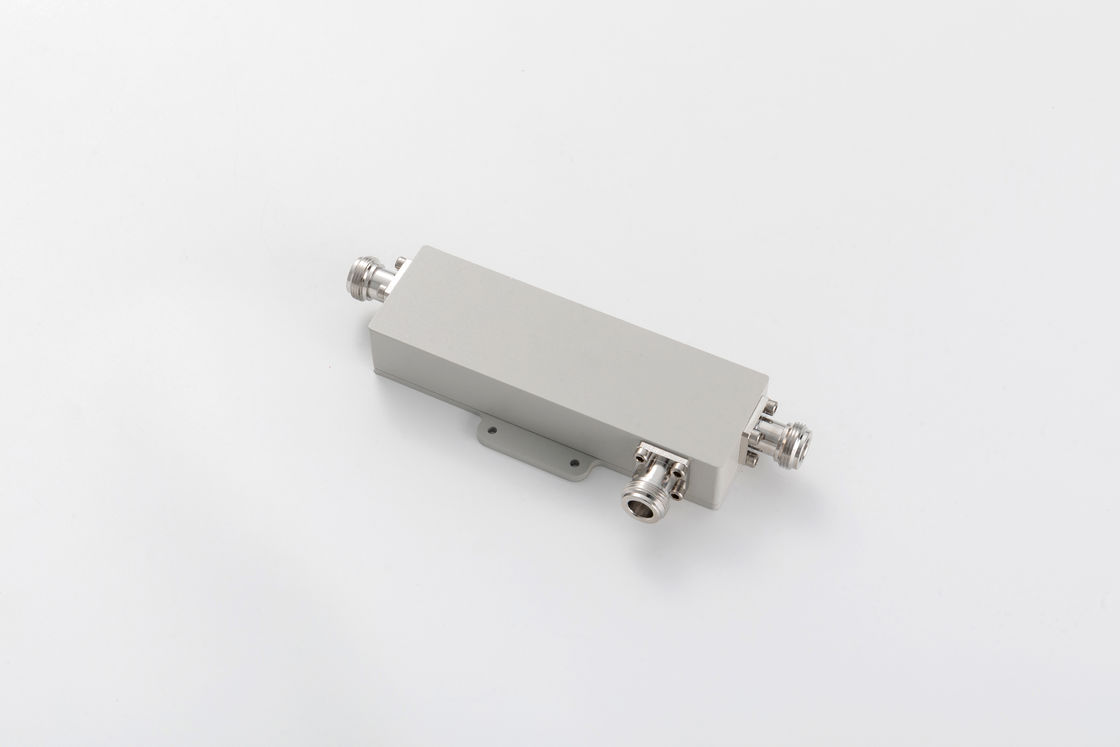

PIM Indoor Directional Coupler In Microwave N Vrouwelijk 550MHz-2700MHz

Name: PIM Indoor Directional Coupler In Microwave N Vrouwelijk 550MHz-2700MHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: Vn-gelijkstroom-05527-OP
Price: 360.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Chinees

Merknaam: Vinncom

Certificering: RoHS/ISO9000

Modelnummer: Vn-gelijkstroom-05527-OP

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                      550 MHz binnenrichtingscoupler, Mikrogolf binnenrichtingscoupler, PIM-richtingscoupler in de magnetron


Deelnummer:	Vn-gelijkstroom-05527-OP	Impedantie (Ohm):	50
VSwr:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Toepassing:	Binnen- en buitenruimte	Interface:	N Vrouw

Deelnummer:	Vn-gelijkstroom-05527-OP
Impedantie (Ohm):	50
VSwr:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Toepassing:	Binnen- en buitenruimte
Interface:	N Vrouw

Beschrijving

PIM Indoor Directional Coupler In Microwave N Vrouwelijk 550MHz-2700MHz

550-2700 MHz richtingskoppelingN Vrouwelijke PIM -150 / -155 / -161/-165

Hoge isolatie
Goed PIM tot -165@43dBm*2
Goed terugkeerverlies

Deelnummer	VN-DC-05527-ON
Werksfrequentie (MHz)	550-2700
Impedantie (Ohm)	50
VSWR	≤ 1.25
Koppeling (dB)	± 0.9	± 0.9	± 0.9	± 11	± 15	± 15
Invoegverlies (dB)	≤ 2.2	≤ 1.7	≤ 1.3	≤ 0.8	≤ 0.4	≤ 0.2
Isolatie (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Toepassing	Binnen- en buitenruimte
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	N Vrouwelijk
Vervoervermogen (Watt, max.)	300
Peakvermogen (Watt, max.)	1200
Afmeting (mm) ((L × W × H, exclusief aansluiting)	127 × 40 × 24.5
Nettogewicht(g)	350 ± 20
Verpakkingsdimensies (mm,L×W×H)	180 × 75 × 30
Verpakking Doos Grootte (mm,L×W×H)	400 × 380 × 170

Directionele koppelingenzijn een passief apparaat dat hoofdzakelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt eenhybride koppeling, bijvoorbeeld, 3 dB hybride koppeling.
