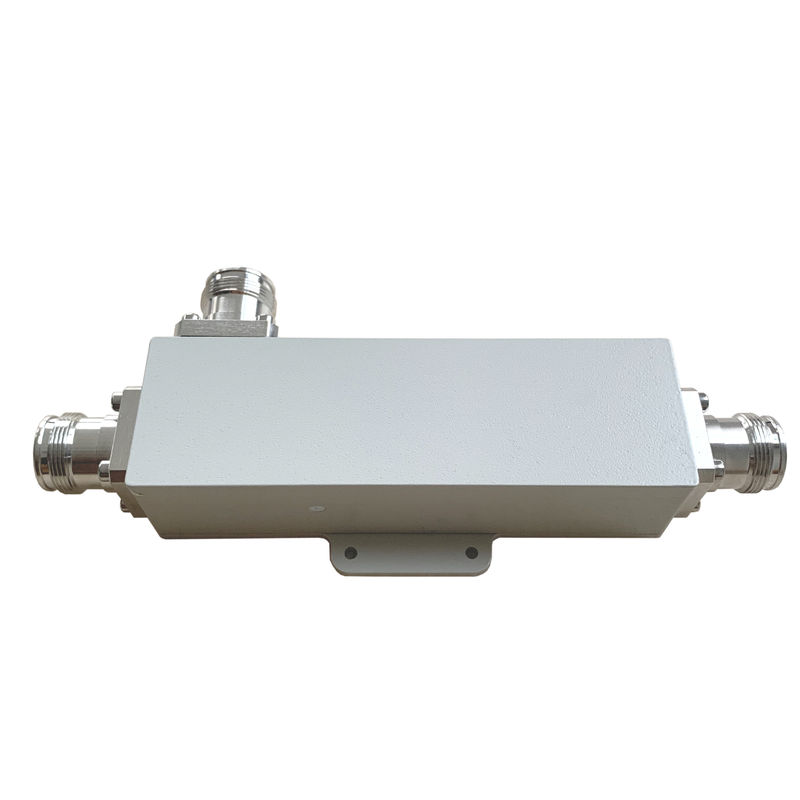

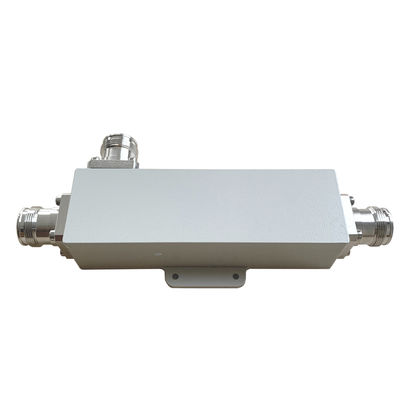

550-2700MHz 4.3-10 Vrouwelijke richtingskoppeling

Name: 550-2700MHz 4.3-10 Vrouwelijke richtingskoppeling
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-gelijkstroom-05527-OPx
Price: 360.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Chinees

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: VN-gelijkstroom-05527-OPx

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 1000PCS PER DAG

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                      7dB breedbandhybride koppeling, 550-2700MHZ breedbandhybride koppeling, IP65 vhf richtingskoppeling


OEM-producten:	O.K.	ODM-producten:	O.K.
aangepast:	O.K.	Ontwerp:	Lucht diëlektrische stripline
Kleur:	Facultatief	Frequentie:	550-2700MHz

OEM-producten:	O.K.
ODM-producten:	O.K.
aangepast:	O.K.
Ontwerp:	Lucht diëlektrische stripline
Kleur:	Facultatief
Frequentie:	550-2700MHz

Beschrijving

550-2700MHz 4.3-10 Vrouwelijke richtingskoppeling

550-2700MHz 4.3-10 Vrouwelijke richtingskoppeling

Voor DAS IBS-aanvraag
Tot -165 dBc @ 43 dBm*2
Schroef of met beugels

VN-DC-0527-OPx-xxx.doc.pdf

Deelnummer	VN-DC-05527-OPx
Werksfrequentie (MHz)	550-2700
Impedantie (Ohm)	50
VSWR	≤ 1.25
Koppeling (dB)	5 ± 0.9	6 ± 0.9	7 ± 0.9	10 ± 1.1	15 ± 1.5	20 ± 1.5
Invoegverlies (dB)	≤ 2.2	≤ 1.7	≤ 1.3	≤ 0.8	≤ 0.4	≤ 0.2
Isolatie (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-153 / -163
Toepassing	Binnen/buiten
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	4.3-10 Vrouwelijk
Vervoervermogen (Watt, max.)	500
Peakvermogen (Watt, max.)	1500
Afmetingen (mm)	127 maal 40 maal 31.5
Nettogewicht(g)	540 ± 20
Verpakkingsdimensies (mm)	190 × 80 × 45 (exclusief aansluitingen)
Verpakkingsdoos Grootte (mm)	430 × 400 × 105
ROHS-conformiteit	- Ja, dat klopt.

Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op een ander ontwerp, zoals micro-stripline,luchtdiëlektrisch,dunne film,golfgeleider enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tv,de dekking van het mobiele signaal en het scheiden van verzonden en ontvangen signalen op telecomsystemen.
