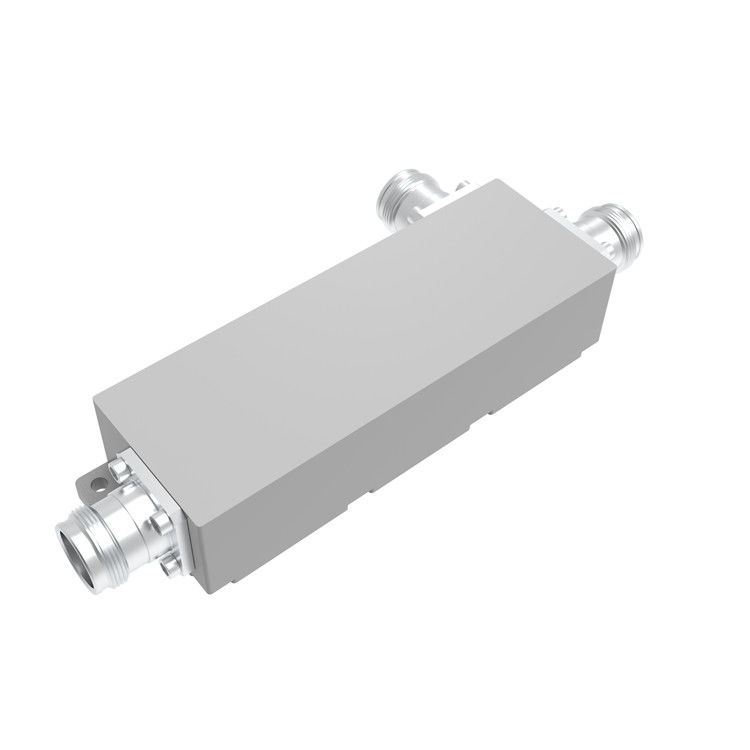

600-4000MHZ 4.3-10 Vrouwelijke 15dB High Frequency Directional Coupler

600-4000MHZ 4.3-10 Vrouwelijke 15dB High Frequency Directional Coupler

MOQ: 5 stuks
Prijs: negotiable
Payment Method: L/C, D/A, D/P, T/T
Supply Capacity: 1000PCS PER DAG
Detailinformatie
Plaats van herkomst
China
Merknaam
Vinncom
Certificering
ROHS ISO9000
Modelnummer
VN-gelijkstroom-0640-OPx
OEM-producten:
O.K.
ODM-producten:
O.K.
aangepast:
O.K.
Ontwerp:
Lucht diëlektrische stripline
Kleur:
Facultatief
Frequentie:
600-4000MHz
Markeren:

15dB transformerrichtingskoppeling

,

Transformatorrichtingscoupler van 4000 MHz

,

hoogfrequente richtingskoppeling

Productomschrijving

600-4000MHZ 4.3-10 Vrouwelijke 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB RF Air Dielectric DAS IBS Directional Coupler



  • Kan aangepast worden
  • Tot -165 dBc @ 43 dBm*2
  • Schroef of met beugels



Deelnummer VN-DC-0640-OPx
Werksfrequentie (MHz) 600 tot en met 4000
Impedantie (Ohm) 50
VSWR ≤ 1.25
Koppeling (dB) 5 6 7 8 10 12 15 20
Tolerantie (dB) ± 0.9 ± 0.9 ± 0.9 ± 0.9 ± 12 ± 15 ± 15 ± 15
Invoegverlies (dB) ≤ 2.1 ≤ 1.7 ≤ 1.5 ≤ 1.2 ≤ 0.8 ≤ 0.7 ≤ 0.5 ≤ 0.4
Isolatie (dB) ≥ 22 ≥ 23 ≥ 24 ≥ 25 ≥ 27 ≥ 29 ≥ 32 ≥ 37
IM3 (dBc @ 2×43dBm) -153 / -163
Toepassing Binnen/buiten
Beschermingsgraad IP65
Werktemperatuur (°C) -40 ~ + 80
Interface 4.3-10 Vrouwelijk
Vervoervermogen (Watt, max.) 500
Peakvermogen (Watt, max.) 1500
Afmeting (mm) ((L × W × H, exclusief aansluiting)

134 × 47 × 31

Nettogewicht (g)

600 ± 5%

Verpakkingsdimensies (mm,L×W×H)

185 × 80 × 45

Verpakking Doos Grootte (mm,L×W×H)

430 × 385 × 105

ROHS-conformiteit - Ja, dat klopt.







600-4000MHZ 4.3-10 Vrouwelijke 15dB High Frequency Directional Coupler 0600-4000MHZ 4.3-10 Vrouwelijke 15dB High Frequency Directional Coupler 1





Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op een ander ontwerp, zoals micro-stripline,luchtdiëlektrisch,dunne film,golfgeleider enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tv,de dekking van het mobiele signaal en het scheiden van verzonden en ontvangen signalen op telecomsystemen.
