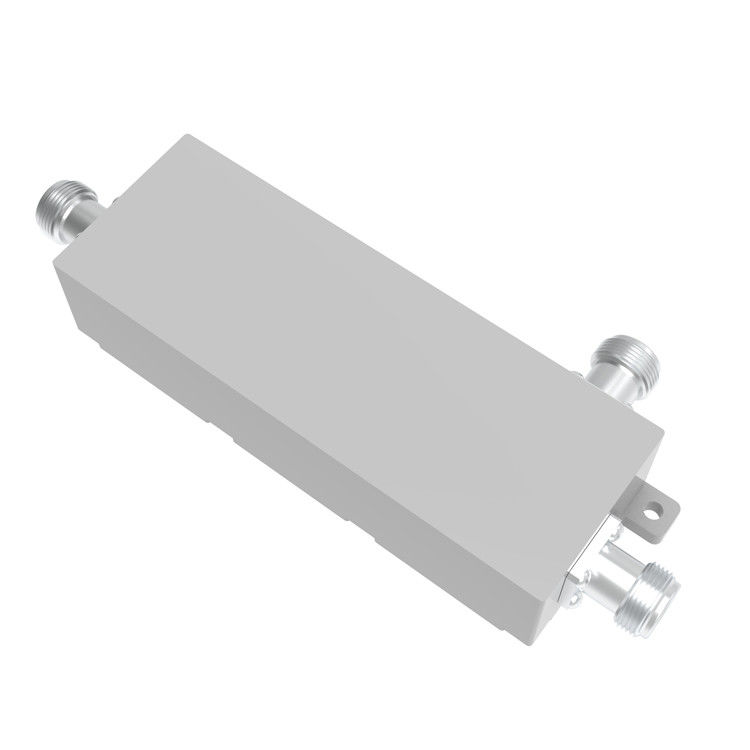

600 tot 4000MHZ N Vrouwelijke -150dbc RF Directional Coupler

Productdetails

Plaats van herkomst: China

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: VN-gelijkstroom-0640-ONx

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 1000PCS PER DAG

Krijg Beste Prijs
Contact nu
Specificaties
Markeren:

-165 dBc RF Directional Coupler

,

Vrouwelijke RF-richtingscoupler

,

600 MHz hf richtingskoppeling

OEM-producten:
O.K.
ODM-producten:
O.K.
aangepast:
O.K.
Ontwerp:
Lucht diëlektrische stripline
Kleur:
Facultatief
Frequentie:
600-4000MHz
OEM-producten:
O.K.
ODM-producten:
O.K.
aangepast:
O.K.
Ontwerp:
Lucht diëlektrische stripline
Kleur:
Facultatief
Frequentie:
600-4000MHz
Beschrijving
600 tot 4000MHZ N Vrouwelijke -150dbc RF Directional Coupler

 600-4000MHZ NVrouwelijk 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB RF Air Dielectric DAS IBS Directional Coupler



  • Hoge isolatie
  • Breedband
  • Goed vlak



Deelnummer VN-DC-0640-ONx
Werksfrequentie (MHz) 600 tot en met 4000
Impedantie (Ohm) 50
VSWR ≤ 1.25
Koppeling (dB) 5 6 7 8 10 12 15 20
Tolerantie (dB) ± 0.9 ± 0.9 ± 0.9 ± 0.9 ± 12 ± 15 ± 15 ± 15
Invoegverlies (dB) ≤ 2.1 ≤ 1.7 ≤ 1.5 ≤ 1.2 ≤ 0.8 ≤ 0.7 ≤ 0.5 ≤ 0.4
Isolatie (dB) ≥ 22 ≥ 23 ≥ 24 ≥ 25 ≥ 27 ≥ 29 ≥ 32 ≥ 37
IM3 (dBc @ 2×43dBm) -153 / -163
Toepassing Binnen/buiten
Beschermingsgraad IP65
Werktemperatuur (°C) -40 ~ + 80
Interface N Vrouwelijk
Vervoervermogen (Watt, max.) 300
Peakvermogen (Watt, max.) 1200
Afmeting (mm) ((L × W × H, exclusief aansluiting)

134 × 47 × 31

Nettogewicht(g)

500±5%

Verpakkingsdimensies (mm,L×W×H) 180 × 80 × 45
Verpakking Doos Grootte (mm,L×W×H)

430 × 385 × 105

ROHS-conformiteit - Ja, dat klopt.






600 tot 4000MHZ N Vrouwelijke -150dbc RF Directional Coupler 0600 tot 4000MHZ N Vrouwelijke -150dbc RF Directional Coupler 1





Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op een ander ontwerp, zoals micro-stripline,luchtdiëlektrisch,dunne film,golfgeleider enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tv,de dekking van het mobiele signaal en het scheiden van verzonden en ontvangen signalen op telecomsystemen.
