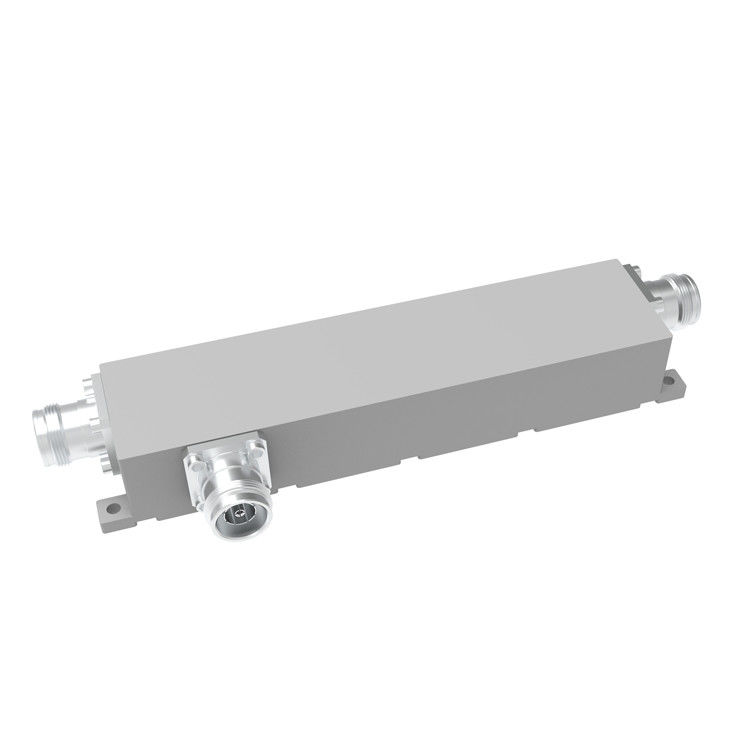

550-3800MHZ 12dB 500w Air Dielectric RF Directional Coupler

 550-3800MHZ 4.3-10 Vrouwelijke 5dB 6dB 7dB 8dB 15dB 20dB RF Air Dielectric DAS IBS Directional Coupler

• Goed PIM tot -163@43dBm*2
• Goed terugkeerverlies
• Goed VSWR in alle havens

Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op een ander ontwerp, zoals micro-stripline,luchtdiëlektrisch,dunne film,golfgeleider enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tv,de dekking van het mobiele signaal en het scheiden van verzonden en ontvangen signalen op telecomsystemen.
