698-2700MHz 4.3-10 Vrouwelijke richtingskoppeling

Producten

Testkabel en springer

Contact de V.S.

sales@vinncom.com

+8617755151077

Contact nu

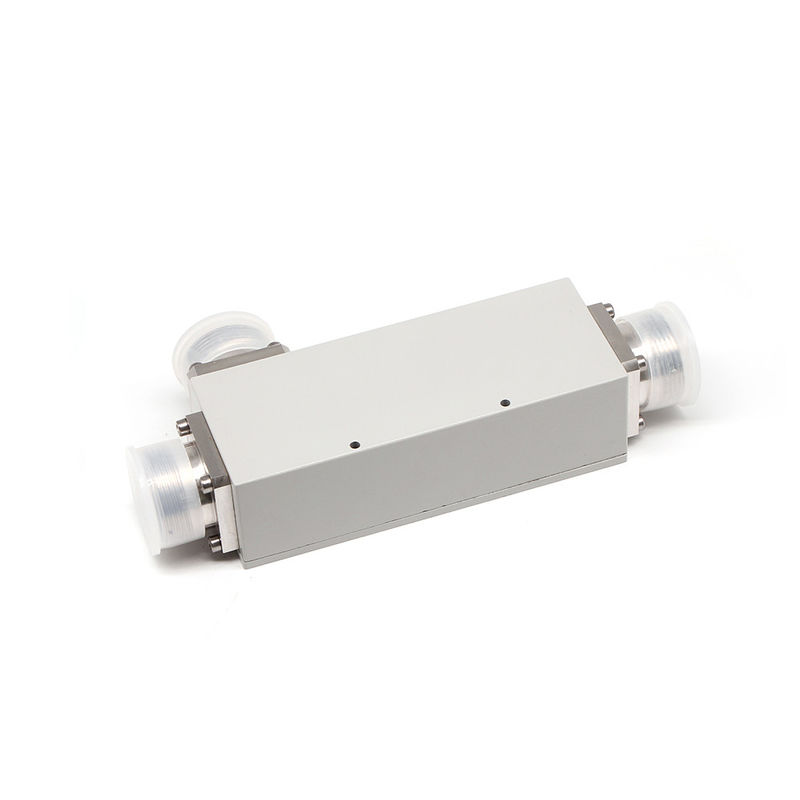

698-2700MHz 4.3-10 Vrouwelijke richtingskoppeling

MOQ:	5 stuks
Prijs:	negotiable
Payment Method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS PER DAG

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

Chinees

Merknaam

Vinncom

Certificering

ROHS ISO9000

Modelnummer

VN-gelijkstroom-0727-OPx

OEM-producten:

ODM-producten:

aangepast:

Ontwerp:

Lucht diëlektrische stripline

Kleur:

Facultatief

Frequentie:

698-2700 MHz

Markeren:

40 dB rf richtingskoppeling

-163PIM RF Directional Coupler

40 dB dubbelrichtingskoppeling

Productomschrijving

698-2700MHz 4.3-10 Vrouwelijke richtingskoppeling

Hoge directiviteit
Hoge isolatie
Goed PIM tot -163@43dBm*2

VN-DC-0727-OPx-xxx.pdf

Deelnummer	VN-DC-0727-OPx
Werksfrequentie (MHz)	698-2700
Impedantie (Ohm)	50
VSWR	≤ 1.25
Koppeling (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.8	10 ± 0.8	15 ± 1	20 ± 1	30 ± 1.2	40 ± 1.5
Invoegverlies (dB)	≤ 2.05	≤ 1.6	≤ 1.4	≤ 0.8	≤ 0.7	≤ 0.3	≤ 0.3	≤ 0.2
Isolatie (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55
IM3 (dBc @ 2×43dBm)	-155 / -163
Toepassing	Binnen- en buitenruimte
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	4.3-10 Vrouwelijk
Vervoervermogen (Watt, max.)	500
Peakvermogen (Watt, max.)	1500
Afmetingen (mm)	122 × 48 × 30 (exclusief aansluiting)
Nettogewicht(g)	545 ± 20
Verpakkingsdimensies (mm)	190 × 80 × 45
Verpakking Doos Grootte ((mm)	430 × 400 × 105
ROHS-conformiteit	- Ja, dat klopt.

Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op verschillende ontwerpen, zoals micro-stripline, luchtdiëlektrische, dunne film, golfgeleider, enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tvDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.
