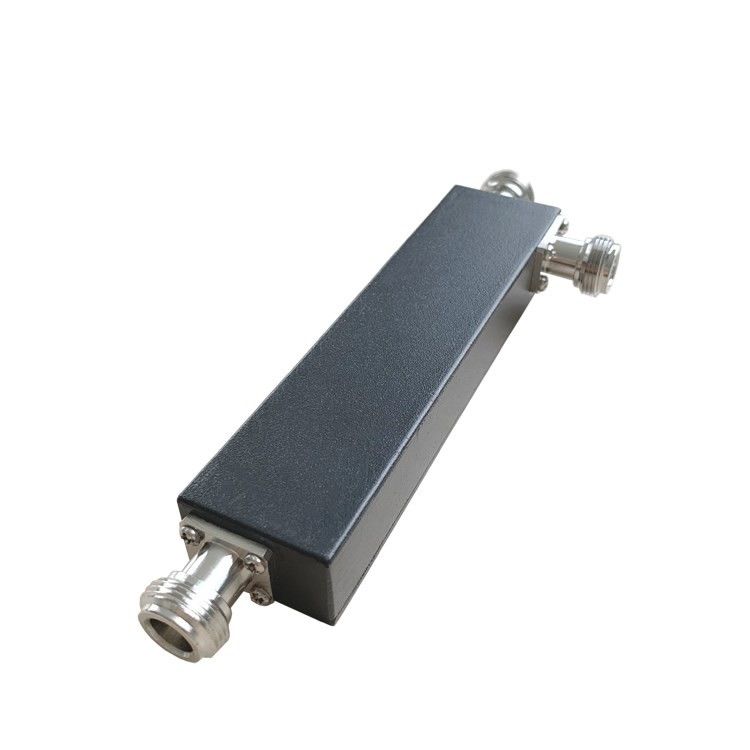

698-3800MHz N Vrouwelijke richtingskoppeling
698-3800MHz N Vrouwelijke richtingskoppeling
698-3800MHz N Vrouwelijke richtingskoppeling
698-3800MHz N Vrouwelijke richtingskoppeling
698-3800MHz N Vrouwelijke richtingskoppeling

698-3800MHz N Vrouwelijke richtingskoppeling

Productdetails

Plaats van herkomst: Chinees

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: VN-gelijkstroom-0738-INx

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 1000PCS PER DAG

Krijg Beste Prijs
Contact nu

Specificaties

Beschrijving
Specificaties
Markeren:

Waaggeleider 3 dB richtingskoppeling

,

VHF 3 dB richtingskoppeling

,

Waaggeleider vhf richtingskoppeling

OEM-producten:
O.K.
ODM-producten:
O.K.
aangepast:
O.K.
Ontwerp:
Lucht diëlektrische stripline
Kleur:
Facultatief
Frequentie:
698-3800MHz
Toepassing:
Inrichting
PIM:
-153dbc -163dbc @43dbm*2
OEM-producten:
O.K.
ODM-producten:
O.K.
aangepast:
O.K.
Ontwerp:
Lucht diëlektrische stripline
Kleur:
Facultatief
Frequentie:
698-3800MHz
Toepassing:
Inrichting
PIM:
-153dbc -163dbc @43dbm*2
Beschrijving
698-3800MHz N Vrouwelijke richtingskoppeling

698-3800MHz N Vrouwelijke richtingskoppeling



  • Breedband
  • Goed vlak
  • Goed VSWR in alle havens



 VN-DC-0738-INx-xxx.doc.pdf

Deelnummer VN-DC-0738-INx
Werksfrequentie (MHz) 698-3800
Impedantie (Ohm) 50
VSWR ≤ 1.25
Koppeling (dB) 5 ± 0.8 6 ± 0.8 7 ± 0.9 10 ± 1.0 15 ± 1 20 ± 1.2
Invoegverlies (dB) ≤ 2.05 ≤ 1.60 ≤ 1.40 ≤ 0.96 ≤ 0.5 ≤ 0.22
Isolatie (dB) ≥ 23 ≥ 24 ≥ 25 ≥ 28 ≥ 33 ≥ 38
IM3 (dBc @ 2×43dBm) -155 / -160
Toepassing Inrichting
Werktemperatuur (°C) -40 ~ + 80
Interface N Vrouwelijk
Vervoervermogen (Watt, max.) 300
Peakvermogen (Watt, max.) 1200
Afmetingen (mm)(exclusief aansluiting) 125 × 31 × 20@5~10 dB;125 × 31 × 17@15~20 dB
Nettogewicht (g) 180 ± 20
Verpakkingsdimensies (mm) 160 × 65 × 30
Verpakkingsdoos Grootte (mm) 350 × 340 × 170
ROHS-conformiteit - Ja, dat klopt.



698-3800MHz N Vrouwelijke richtingskoppeling 0



Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op een ander ontwerp, zoals micro-stripline,luchtdiëlektrisch,dunne film,golfgeleider enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tv,de dekking van het mobiele signaal en het scheiden van verzonden en ontvangen signalen op telecomsystemen.
