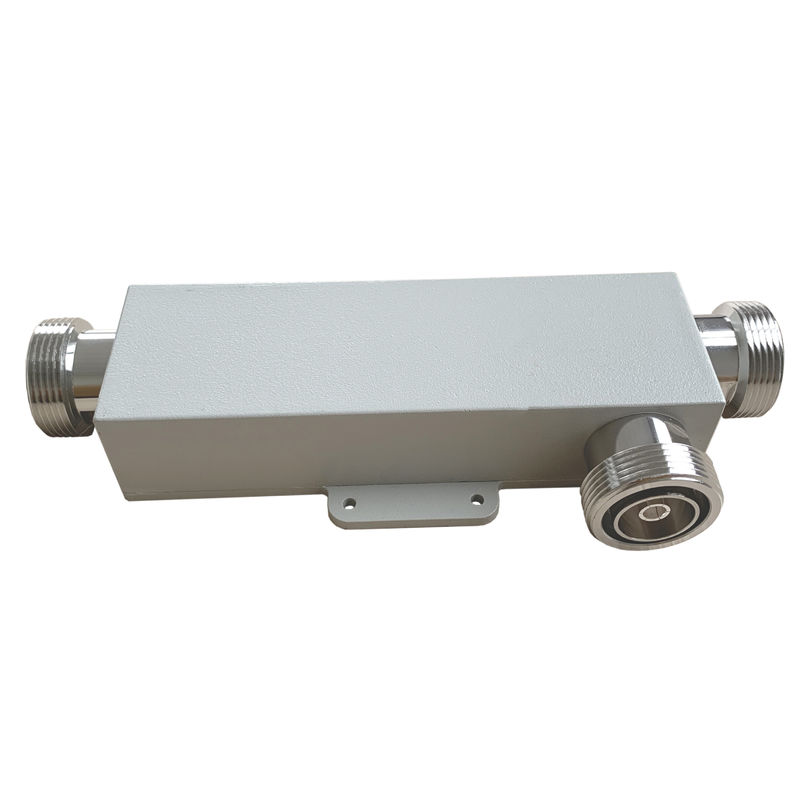

698-3800MHz DIN Vrouwelijke richtingskoppeling

Name: 698-3800MHz DIN Vrouwelijke richtingskoppeling
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-gelijkstroom-0738-ODx
Price: 360.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: China

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: VN-gelijkstroom-0738-ODx

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 1000PCS PER DAG

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      DIN Vrouwelijke 6dB richtingskoppeling, Laag PIM 6dB richtingskoppeling, 6dB breedbandrichtingscoupler


OEM-producten:	O.K.	ODM-producten:	O.K.
aangepast:	O.K.	Ontwerp:	Lucht diëlektrische stripline
Kleur:	Facultatief	Frequentie:	698-3800MHz
Bescherming:	IP65	Toepassing:	Binnen en buiten
3de PIM:	-153dbc, - 163dbc @43dbm*2	Verbinding:	DIN-Wijfje

OEM-producten:	O.K.
ODM-producten:	O.K.
aangepast:	O.K.
Ontwerp:	Lucht diëlektrische stripline
Kleur:	Facultatief
Frequentie:	698-3800MHz
Bescherming:	IP65
Toepassing:	Binnen en buiten
3de PIM:	-153dbc, - 163dbc @43dbm*2
Verbinding:	DIN-Wijfje

Beschrijving

698-3800MHz DIN Vrouwelijke richtingskoppeling

698-3800MHz DIN Vrouwelijke richtingskoppeling

Koppelingsgraad: kan worden aangepast
Lage PIM: tot -165 dBc @ 43 dBm*2
Installatie: met schroef of met beugels

VN-DC-0738-ODx-xxx.pdf

Deelnummer	VN-DC-0738-ODx
Werksfrequentie (MHz)	698-3800
Impedantie (Ohm)	50
VSWR	≤ 1.25
Koppeling (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2	30 ± 1.5
Invoegverlies (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Isolatie (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-155 / -163
Toepassing	Binnen- en buitenruimte
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	Din Vrouwelijk
Vervoervermogen (Watt, max.)	500
Peakvermogen (Watt, max.)	1500
Afmetingen (mm)	136 × 44 × 30 (exclusief connector)
Nettogewicht(g)	555 ± 20
Verpakkingsdimensies (mm)	190 × 80 × 45
Verpakking Doos Grootte ((mm)	430 × 400 × 105
ROHS-conformiteit	- Ja, dat klopt.

Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op verschillende ontwerpen, zoals micro-stripline, luchtdiëlektrische, dunne film, golfgeleider, enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tvDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.
