350/380-3800MHz 4.3-10 Vrouwelijke richtingskoppeling

MOQ:	5 stuks
Prijs:	negotiable
Payment Method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS PER DAG

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Vinncom

Certificering

ROHS ISO9000

Modelnummer

VN-gelijkstroom-03538-OPx

OEM-producten:

ODM-producten:

aangepast:

Ontwerp:

Lucht diëlektrische stripline

Kleur:

Facultatief

Frequentie:

350/380-3800MHz

Bescherming:

Toepassing:

Binnen en buiten

3de PIM:

-153dbc, - 163dbc @43dbm*2

Verbinding:

4.3-10 wijfje

Markeren:

OEM Stripline Directional Coupler

30dB Stripline Directional Coupler

OEM-oppervlakkestoelrichtingskoppeling

Productomschrijving

350/380-3800MHz 4.3-10 Vrouwelijke richtingskoppeling

Kan aangepast worden
Tot -165 dBc @ 43 dBm*2
Schroef of met beugels

VN-DC-03538-OPx-xxx.pdf

Deelnummer	VN-DC-03538-OPx
Werksfrequentie (MHz)	350/380-3800
Impedantie (Ohm)	50
VSWR	≤ 1.25
Koppeling (dB)	6 ± 1.2	7 ± 1.2	8±1.2	10±1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Invoegverlies (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤.0.9	≤ 0.5	≤ 0.2	≤ 0.17
Isolatie (dB)	≥ 24	≥ 25	≥ 26	≥ 28	≥ 33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-153 / -163
Toepassing	Binnen/buiten
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	4.3-10 Vrouwelijk
Vervoervermogen (Watt, max.)	500
Piekvermogen (Watt max)	1500
Afmetingen (mm)	182.5 × 44 × 31 (exclusief aansluiting)
Nettogewicht(g)	775 ± 5%
Verpakkingsdimensies (mm)	240 × 80 × 35
Verpakkingsdoos Grootte (mm)	500 × 420 × 160
ROHS-conformiteit	- Ja, dat klopt.

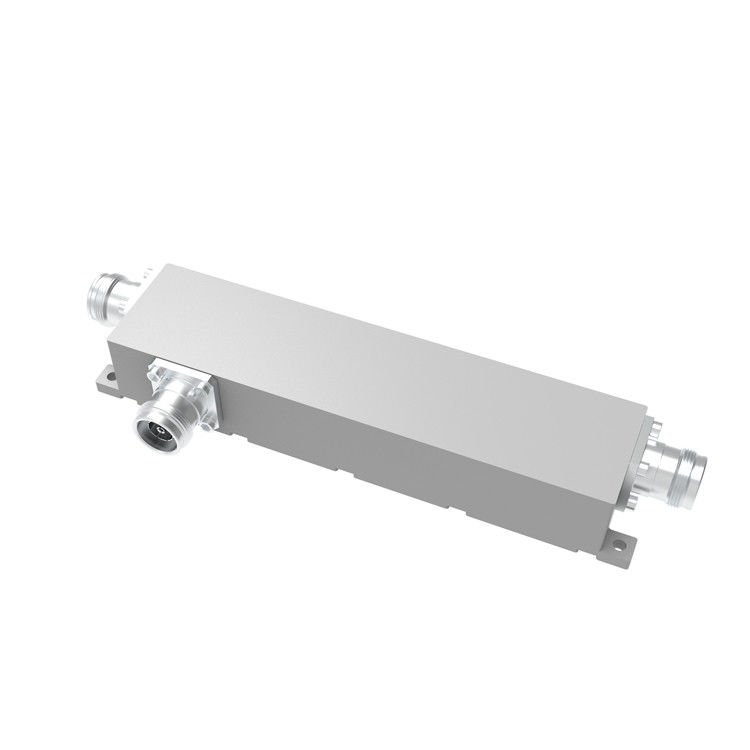

350/380-3800MHz 4.3-10 Vrouwelijke richtingskoppeling 0

Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op een ander ontwerp, zoals micro-stripline,luchtdiëlektrisch,dunne film,golfgeleider enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tv,de dekking van het mobiele signaal en het scheiden van verzonden en ontvangen signalen op telecomsystemen.
