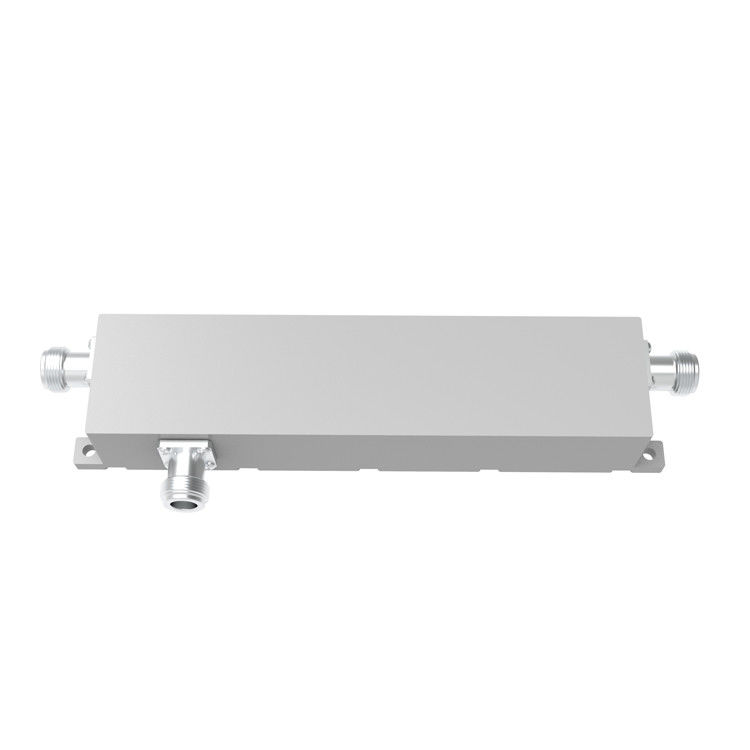

350/380-3800MHz N Vrouwelijke richtingskoppeling

Name: 350/380-3800MHz N Vrouwelijke richtingskoppeling
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-gelijkstroom-03538-ONx
Price: 360.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Chinees

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: VN-gelijkstroom-03538-ONx

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 1000PCS PER DAG

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      Antenne RF richtingskoppeling, Stripline RF Directional Coupler, Stripline low pim richtingskoppeling


OEM-producten:	O.K.	ODM-producten:	O.K.
aangepast:	O.K.	Ontwerp:	Lucht diëlektrische stripline
Kleur:	Facultatief	Frequentie:	350/380-3800MHz
Bescherming:	IP65	Toepassing:	Binnen en buiten
3de PIM:	-153dbc, - 163dbc @43dbm*2	Verbinding:	N Vrouw

OEM-producten:	O.K.
ODM-producten:	O.K.
aangepast:	O.K.
Ontwerp:	Lucht diëlektrische stripline
Kleur:	Facultatief
Frequentie:	350/380-3800MHz
Bescherming:	IP65
Toepassing:	Binnen en buiten
3de PIM:	-153dbc, - 163dbc @43dbm*2
Verbinding:	N Vrouw

Beschrijving

350/380-3800MHz N Vrouwelijke richtingskoppeling

350/380-3800MHz N Vrouwelijke richtingskoppeling

Voor DAS IBS-aanvraag
Koppelingsgraad: kan worden aangepast
Lage PIM: tot -165 dBc @ 43 dBm*2

VN-DC-03538-ONx-xxx.pdf

Deelnummer	VN-DC-03538-ONx
Werksfrequentie (MHz)	350/380-3800
Impedantie (Ohm)	50
VSWR	≤ 1.25
Koppeling (dB)	6 ± 1.2	7 ± 1.2	8±1.2	10±1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Invoegverlies (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤.0.9	≤ 0.4	≤ 0.2	≤ 0.17
Isolatie (dB)	≥ 24	≥ 25	≥ 26	≥ 28	≥ 33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-153 / -163
Toepassing	Binnen/buiten
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	N Vrouwelijk
Vervoervermogen (Watt, max.)	300
Peakvermogen (Watt, max.)	1200
Afmetingen (mm)	182.5 × 44 × 31 (exclusief aansluiting)
Nettogewicht(g)	700 ± 5%
Verpakkingsdimensies (mm)	240 × 80 × 35
Verpakkingsdoos Grootte (mm)	500 × 420 × 160
ROHS-conformiteit	- Ja, dat klopt.

Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op een ander ontwerp, zoals micro-stripline,luchtdiëlektrisch,dunne film,golfgeleider enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tv,de dekking van het mobiele signaal en het scheiden van verzonden en ontvangen signalen op telecomsystemen.
