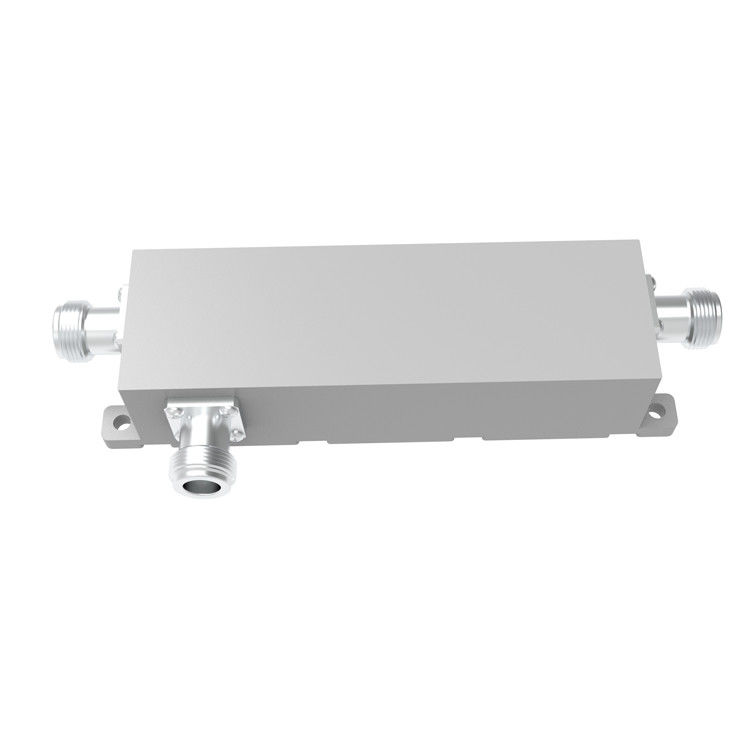

550-6000 MHz N Vrouwelijke richtingskoppeling

Productdetails

Plaats van herkomst: China

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: VN-gelijkstroom-05560-ONx

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 1000PCS PER DAG

Krijg Beste Prijs
Contact nu
Specificaties
Markeren:

5dB RF richtingcoupler

,

Low PIM RF Directional Coupler

,

5dB richtingskoppeling in de magnetron

OEM-producten:
O.K.
ODM-producten:
O.K.
aangepast:
O.K.
Ontwerp:
Lucht diëlektrische stripline
Kleur:
Facultatief
Frequentie:
550-6000MHz
Bescherming:
IP65
Toepassing:
Binnen en buiten
Koppelingsgraad:
aangepast
OEM-producten:
O.K.
ODM-producten:
O.K.
aangepast:
O.K.
Ontwerp:
Lucht diëlektrische stripline
Kleur:
Facultatief
Frequentie:
550-6000MHz
Bescherming:
IP65
Toepassing:
Binnen en buiten
Koppelingsgraad:
aangepast
Beschrijving
550-6000 MHz N Vrouwelijke richtingskoppeling

550-6000 MHz N Vrouwelijke richtingskoppeling



  • Voor DAS IBS-aanvraag
  • Koppelingsgraad: kan worden aangepast
  • Lage PIM: tot -165 dBc @ 43 dBm*2



 VN-DC-05560-ONx-xxx.pdf

Deelnummer VN-DC-05560-ONx
Werksfrequentie (MHz) 550-6000
Impedantie (Ohm) 50
VSWR ≤ 1.35
Koppeling (dB) 5 ± 1.4 6 ± 1.4 7 ± 1.4 8 ± 1.4 10 ± 1.6 15 ± 1.6 20 ± 1.6
Invoegverlies (dB) ≤ 2.50 ≤ 1.80 ≤ 1.5 ≤ 1.1 ≤ 1.1 ≤ 0.4 ≤ 0.22
Isolatie (dB) ≥ 21 ≥ 22 ≥ 23 ≥ 24 ≥ 26 ≥ 31 ≥ 35
IM3 (dBc @ 2×43dBm) - 150 dollar.
Toepassing Binnen- en buitenruimte
Beschermingsgraad IP65
Werktemperatuur (°C) -40 ~ + 80
Interface N Vrouwelijk
Vervoervermogen (Watt, max.) 300
Peakvermogen (Watt, max.) 1200
Afmetingen (mm)

127 × 40 × 31

(exclusief aansluitingen)

Nettogewicht (g)

450 ± 5%

Verpakkingsdimensies (mm) 180 × 75 × 30
Verpakking Doos Grootte ((mm) 400 × 380 × 170
ROHS-conformiteit - Ja, dat klopt.

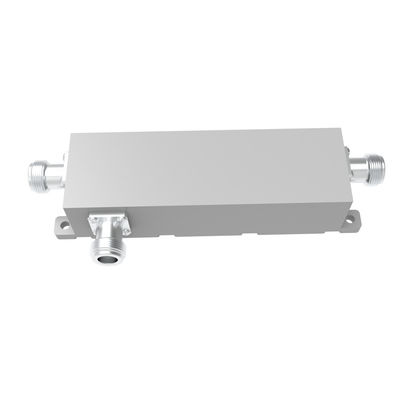

550-6000 MHz N Vrouwelijke richtingskoppeling 0550-6000 MHz N Vrouwelijke richtingskoppeling 1







Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op een ander ontwerp, zoals micro-stripline,luchtdiëlektrisch,dunne film,golfgeleider enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tv,de dekking van het mobiele signaal en het scheiden van verzonden en ontvangen signalen op telecomsystemen.
