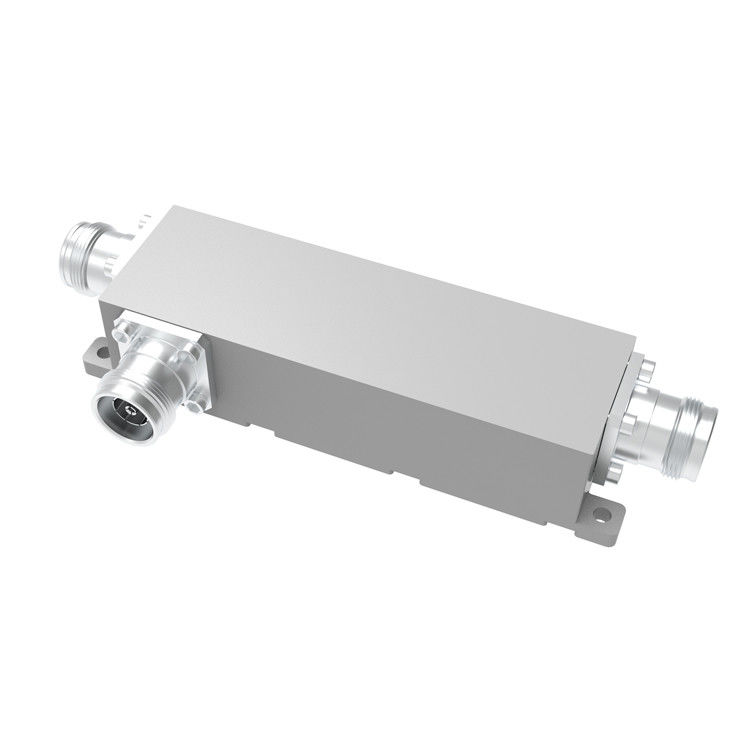

550-6000MHz 4.3-10 Vrouwelijke richtingskoppeling

Name: 550-6000MHz 4.3-10 Vrouwelijke richtingskoppeling
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-gelijkstroom-05560-OPx-Xxx
Price: 360.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Chinees

Merknaam: Vinncom

Certificering: ROHS ISO9000

Modelnummer: VN-gelijkstroom-05560-OPx-Xxx

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Betalingscondities: L/C, D/A, D/P, T/T

Levering vermogen: 1000PCS PER DAG

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    SMD RF Directional Coupler, IBS RF Directional Coupler, 300w smd richtingskoppeling


OEM/ODM:	O.K.	Lage PIM:	160dbc, -163dbc, -165dbc @698-3500MHZ
Ontwerp:	Lucht diëlektrische stripline	Kleur:	Facultatief
Frequentie:	550/600-6000MHz brede band	Bescherming:	IP65
Toepassing:	Binnen en Openluchtdas IBS	Koppelingsgraad:	aangepast

OEM/ODM:	O.K.
Lage PIM:	160dbc, -163dbc, -165dbc @698-3500MHZ
Ontwerp:	Lucht diëlektrische stripline
Kleur:	Facultatief
Frequentie:	550/600-6000MHz brede band
Bescherming:	IP65
Toepassing:	Binnen en Openluchtdas IBS
Koppelingsgraad:	aangepast

Beschrijving

550-6000MHz 4.3-10 Vrouwelijke richtingskoppeling

550-6000MHz 4.3-10 Vrouwelijke richtingskoppeling

Voor DAS IBS-aanvraag
Koppelingsgraad: kan worden aangepast
Installatie: met schroef of met beugels

VN-DC-05560-OPx-xxx.pdf

Deelnummer	VN-DC-05560-OPx-xxx
Werksfrequentie (MHz)	550-6000
Impedantie (Ohm)	50
VSWR	≤ 1.30
Koppeling (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.8
Invoegverlies (dB)	≤ 2.50	≤ 1.80	≤ 1.5	≤ 1.2	≤011	≤ 0.4	≤ 0.22
Isolatie (dB)	≥ 21	≥ 22	≥ 23	≥ 24	≥ 26	≥ 31	≥ 35
IM3 (dBc @ 2×43dBm)	- 160
Toepassing	Binnen- en buitenruimte
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	4.3-10 Mini Din Vrouwelijk
Vervoervermogen (Watt, max.)	300
Peakvermogen (Watt, max.)	1200
Afmetingen (mm)	127X40X31 (exclusief aansluitingen)
Nettogewicht (g)	550 ± 5%
Verpakkingsdimensies (mm)	190 × 80 × 45
Verpakking Doos Grootte ((mm)	430 × 400 × 105
ROHS-conformiteit	- Ja, dat klopt.
