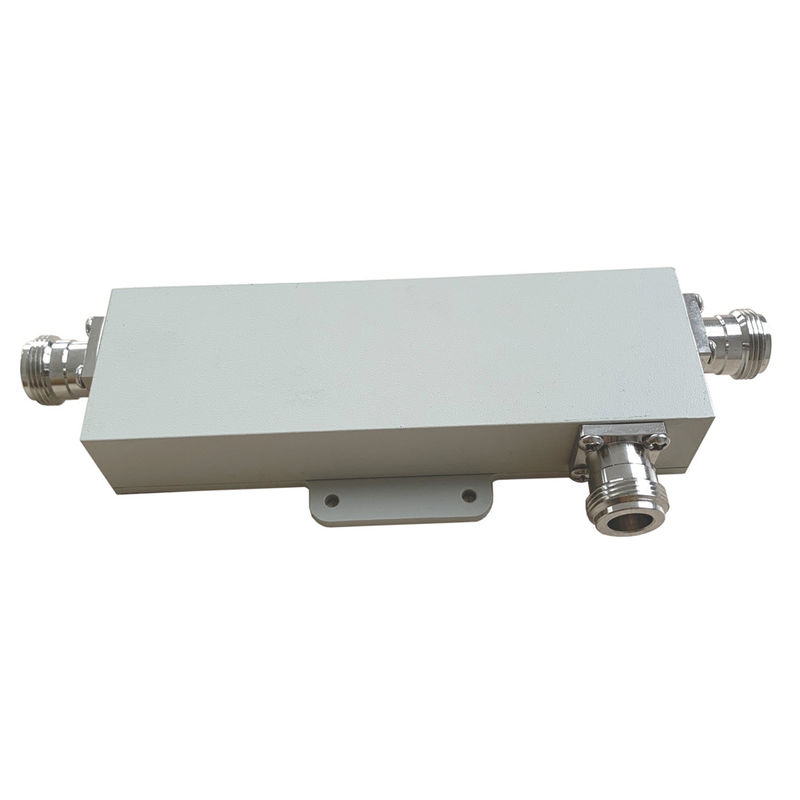

617-3800MHz breedband hybride 3db richtingskoppeling lage PIM -161dBc
  • name
  • name
  • name
  • name
  • name

617-3800MHz breedband hybride 3db richtingskoppeling lage PIM -161dBc

MOQ: 5 stuks
Prijs: negotiable
Standard Packaging: 1pc/box, 20pcs/carton
Delivery Period: 7-10 Werkdagen
Payment Method: T/T, L/C, D/A, D/P
Supply Capacity: 1000PCS PER DAG
Detailinformatie
Productomschrijving
Detailinformatie
Plaats van herkomst
Chinees
Merknaam
Vinncom
Certificering
RoHS ISO9001
Modelnummer
VN-gelijkstroom-0638-ONx
OEM-producten:
O.K.
ODM-producten:
O.K.
aangepast:
O.K.
Ontwerp:
Lucht diëlektrische stripline
Kleur:
Facultatief
Frequentie:
617-3800MHz
Bescherming:
IP65
Toepassing:
Binnen- en buitenruimte
3de PIM:
-161dbc@2x43dBm
Verbinding:
N Vrouw
Markeren:

Breedband 3 dB richtingskoppeling

,

Hybride 3db richtingskoppeling

,

Hybride breedbandkoppeling met lage PIM

Productomschrijving

Low PIM -161dBc 617-3800MHz N Vrouwelijke 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB RF breedbandrichtingscoupler voor IBS DAS



  • Voor DAS IBS-aanvraag
  • Koppelingsgraad: 5-30 dB
  • Lage PIM: tot -165 dBc @ 2x43 dBm



Deelnummer VN-DC-0638-ONx
Werksfrequentie (MHz) 617-3800
Impedantie (Ohm) 50
VSWR ≤ 1.25
Koppeling (dB) 5 ± 1.0 6 ± 1.0 7 ± 1.2 10 ± 1.3 15 ± 1.3 20 ± 1.3 30 ± 1.7
Invoegverlies (dB) ≤ 2.1 ≤ 1.7 ≤ 1.45 ≤ 1.0 ≤ 0.5 ≤ 0.22 ≤ 0.2
Isolatie (dB) ≥ 23 ≥ 24 ≥ 25 ≥ 28 ≥ 33 ≥ 38 ≥ 45
IM3 (dBc @ 2×43dBm) -161 / -163
Toepassing Binnen- en buitenruimte
Beschermingsgraad IP65
Werktemperatuur (°C) -40 ~ + 80
Interface N Vrouwelijk
Vervoervermogen (Watt, max.) 300
Peakvermogen (Watt, max.) 1200
Afmetingen (mm) 136 × 44 × 23 (met/zonder aansluiting)
Nettogewicht ((g) 360 ± 20
Verpakkingsdimensies (mm) 180 × 75 × 30
Verpakking Doos Grootte ((mm) 400 × 380 × 170
ROHS-conformiteit - Ja, dat klopt.



617-3800MHz breedband hybride 3db richtingskoppeling lage PIM -161dBc 0
617-3800MHz breedband hybride 3db richtingskoppeling lage PIM -161dBc 1
617-3800MHz breedband hybride 3db richtingskoppeling lage PIM -161dBc 2
617-3800MHz breedband hybride 3db richtingskoppeling lage PIM -161dBc 3
617-3800MHz breedband hybride 3db richtingskoppeling lage PIM -161dBc 4



Directionele koppelingen zijn een passief apparaat dat voornamelijk wordt gebruikt op het gebied van radiotechnologie.Ze koppelen een bepaalde hoeveelheid elektromagnetisch vermogen in een zendleiding aan een poort waardoor het signaal in een ander radiosysteem of volgende radiotechnologie kan worden gebruikt.Een essentieel kenmerk van richtingskoppelingen is dat ze alleen stroom koppelen die in één richting stroomt. Stroom die de uitgangspoort binnenkomt, wordt gekoppeld aan de geïsoleerde poort, maar niet aan de gekoppelde poort.Een richtingskoppeling die is ontworpen om het vermogen gelijkmatig tussen twee poorten te verdelen, wordt een hybride koppeling genoemd, bijvoorbeeld, 3 dB hybride koppeling.

Vinncom richtingskoppelingen zijn gebaseerd op een ander ontwerp, zoals micro-stripline,luchtdiëlektrisch,dunne film,golfgeleider enz.

Directionele koppelingen hebben vele toepassingen, waaronder het leveren van een signaalmonster voor meting of monitoring, feedback, het combineren van voedingsmiddelen van en naar antennes,het leveren van signaaltapjes voor kabel- en/of gedistribueerde antennesystemen zoals kabel-tv,de dekking van het mobiele signaal en het scheiden van verzonden en ontvangen signalen op telecomsystemen.
