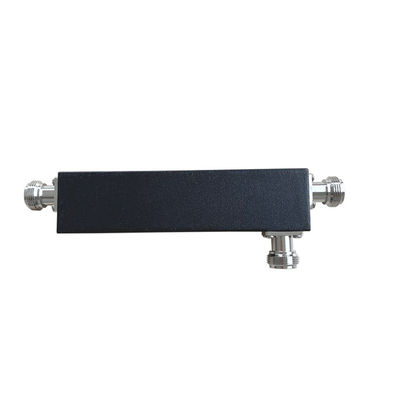

698-3800MHz N Vrouwelijke richtingskoppeling

Name: 698-3800MHz N Vrouwelijke richtingskoppeling
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-gelijkstroom-0738-INx
Price: 360.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Hefei, China

Merknaam: Vinncom

Certificering: ISO9000/RoHS

Modelnummer: VN-gelijkstroom-0738-INx

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stuks

Prijs: negotiable

Verpakking Details: doos/bellenpak/karton

Levertijd: Hangt van Uw Hoeveelheid af

Betalingscondities: T/T, L/C, D/A, D/P

Levering vermogen: 800pcs per dag

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                    BTS RF Directional Coupler, 20 dB RF richtingcoupler, 20 dB RF-antennecoupler


Kleur:	Zwart of Grijs	IM3:	Aanpassing
Verbinding:	N Vrouw	Materiaal: Holte:	Silver-plated aluminium
Frequentie:	700-3800MHz	Impedantie:	50Ω

Kleur:	Zwart of Grijs
IM3:	Aanpassing
Verbinding:	N Vrouw
Materiaal: Holte:	Silver-plated aluminium
Frequentie:	700-3800MHz
Impedantie:	50Ω

Beschrijving

698-3800MHz N Vrouwelijke richtingskoppeling

698-3800MHz N Vrouwelijke richtingskoppeling

●Laag invoegverlies
● Hoog vermogen
● lage PIM lage VSWR

VN-DC-0738-INx-xxx.doc.pdf

Deelnummer	VN-DC-0738-INx
Werksfrequentie (MHz)	700-3800
Impedantie (Ohm)	50
VSWR	≤ 1.25
Koppeling (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
Invoegverlies (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤ 0.96	≤ 0.5	≤ 0.22
Isolatie (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38
IM3 (dBc @ 2×43dBm)	-150/-155 / -160
Toepassing	Inrichting
Werktemperatuur (°C)	-40 ~ + 80
Interface	N Vrouwelijk
Vervoervermogen (Watt, max.)	300
Peakvermogen (Watt, max.)	1200
Afmetingen (mm)	125 × 31 × 20 (exclusief connector)
Nettogewicht (g)	180 ± 20
Verpakkingsdimensies (mm)	160 × 65 × 30
Verpakkingsdoos Grootte (mm)	350 × 340 × 170

Directionele koppelingen zijn gemeenschappelijke componenten voor microgolven/millimetergolven in microgolvenmetingen en andere microgolfsystemen die kunnen worden gebruikt voor signaalisolatie, -separatie en -menging.zoals stroombewaking, energie-stabiliteit van de bron, isolatie van de signaalbron, transmissie en reflectie van de sweepfrequentie-test. Het is een richtingsmicrogolfsplitser en een onmisbaar onderdeel van de moderne sweepe-reflectometer.

Toepassing van het product

Rf-passieve componenten worden hoofdzakelijk toegepast bij de bouw van draadloze communicatiesystemen van het basisstation en het distributiesysteem binnen.Vooral in het gebouw binnen draadloos signaal distributie dekt de toepassing van een breed scala van grote nummersDe passieve componenten van de RF-stations in de bouw van de basisstations en in de distributieprojecten in de binnenruimte hebben de werking van verbinding of distributie van het RF-signaal.In het binnenverspreidingssysteem wordt de verbinding van het basisstationsignaal of de shunt door passieve rf-componenten gestart., wordt de dekking door de voedingsbak van de antenne gelegd, zodat een continue goede draadloze signaaldekking binnen de gebouwen wordt bereikt.Het distributiesysteem voor binnenruimten omvat voornamelijk het distributiesysteem voor bron- en dagvoorziening..

De passieve componenten vormen het belangrijkste onderdeel van het dagvoerstelsel.

Gerelateerde producten

698-2700MHz/698-3800MHz IP65 N Vrouwelijk4.3-10 VrouwelijkDIN Vrouwelijke connector is beschikbaar.

Onze toetser

Dit is ons basistestinstrument.

698-3800MHz N Vrouwelijke richtingskoppeling 6

698-3800MHz N Vrouwelijke richtingskoppeling 7

698-3800MHz N Vrouwelijke richtingskoppeling 8

De prestatieparameters van passieve RF-apparaten omvatten voornamelijk de werkband, het inbrengverlies, de stand-by-invoer-uitvoergolf, de poortisolatie, de fluctuatie in de band, de onderdrukking buiten de band,intermodulatieproducten en vermogen.Een goede prestatie is voordelig voor het netwerk.
