350/380-3800MHz N Vrouwelijke richtingskoppeling

Producten

Testkabel en springer

Contact de V.S.

sales@vinncom.com

+8617755151077

Contact nu

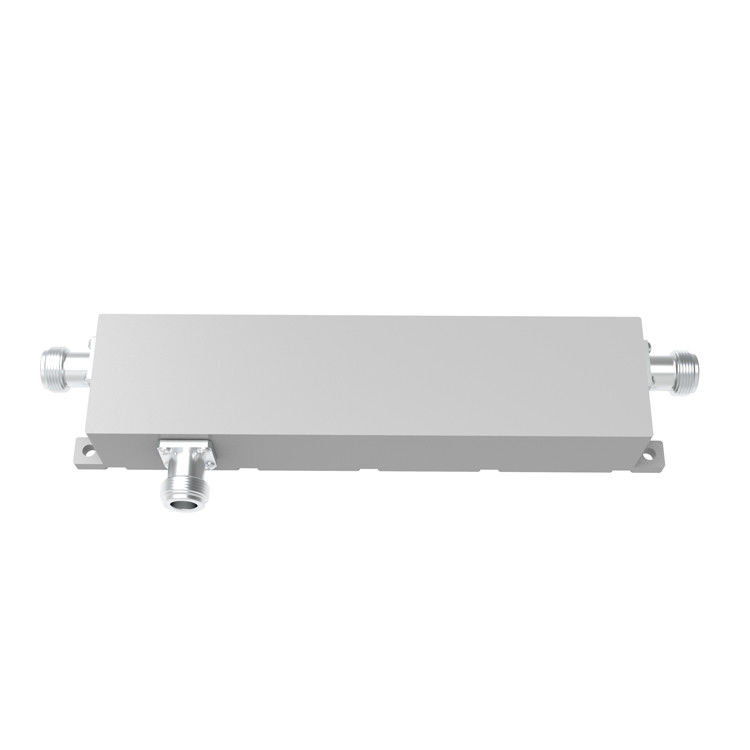

350/380-3800MHz N Vrouwelijke richtingskoppeling

MOQ:	5 stuks
Prijs:	negotiable
Standard Packaging:	doos/bellenpak/karton
Delivery Period:	Hangt van Uw Hoeveelheid af
Payment Method:	T/T, L/C, D/A, D/P
Supply Capacity:	800pcs per dag

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

Hefei, China

Merknaam

Vinncom

Certificering

ISO9000/RoHS

Modelnummer

VN-gelijkstroom-03538-ONx-Xxx

Algemene kleur:

grijs

Frequentie:

350-3800MHz

Impedantie:

Verbinding:

N Vrouw

Grade van bescherming:

IM3 (dBc @ 2×43dBm):

-160/-163

Markeren:

30 dB rf hybride combinator

3800MHz rf hybride combinator

30 dB rf-koppeling

Productomschrijving

350/380-3800MHz N Vrouwelijke richtingskoppeling

Goed vlak
Goed VSWR in alle havens
Hoge isolatie

VN-DC-03538-ONx-xxx.pdf

Deelnummer	VN-DC-03538-ONx
Werksfrequentie (MHz)	350/380-3800 MHz
Impedantie (Ohm)	50
VSWR	≤ 1.25
Koppeling (dB)	6 ± 1.2	7 ± 1.2	8±1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Invoegverlies (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤ 0.4	≤ 0.2	≤ 0.17
Isolatie (dB)	≥ 24	≥ 25	≥ 26	≥ 33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-160 / -163
Toepassing	Binnen/buiten
Beschermingsgraad	IP65
Werktemperatuur (°C)	-40 ~ + 80
Interface	N Vrouwelijk
Vervoervermogen (Watt, max.)	300
Peakvermogen (Watt, max.)	1200
Afmetingen (mm)	182.5 × 44 × 31 (exclusief aansluiting)
Nettogewicht (g)	700 ± 5%
Verpakkingsdimensies (mm)	240 × 80 × 35
Verpakkingsdoos Grootte (mm)	500 × 420 × 160

Directionele koppelingen zijn meestal opgebouwd uit twee gekoppelde transmissieleningen die dicht genoeg bij elkaar zijn geplaatst, zodat energie die door de ene gaat, aan de andere wordt gekoppeld.Deze techniek wordt bij demicrogolvenfrequenties waar transmissielijnontwerpen gewoonlijk worden gebruikt om veel schakelelementen te implementeren.in groepenDe onderdelenapparaten zijn ook mogelijk bij lagere frequenties, zoals de audiofrequenties die inTelefoonOok bij microgolffrequenties, met name de hogere banden, kunnen golfgeleiderontwerpen worden gebruikt.

Toepassing van het product

Rf-passieve apparaten worden hoofdzakelijk gebruikt bij de bouw van basisstations van draadloze communicatiesystemen en indoor distributiesystemen.In het bijzonder zijn er vele soorten en een groot aantal toepassingen in de binnenverspreiding van lijnloze signalen in gebouwen.Rf-passieve apparaten spelen de rol van verbinding of distributie van RF-signalen in de bouw van basisstations en binnenverspreiding.In het binnenverspreidingssysteem moeten de signalen die door het basisstation via passieve RF-apparaten worden verzonden, worden aangesloten of vertakt en via voeders worden verspreid naar de antenne van elk dekkingspunt.om een goede continue dekking van draadloze signalen binnen te bereiken.
