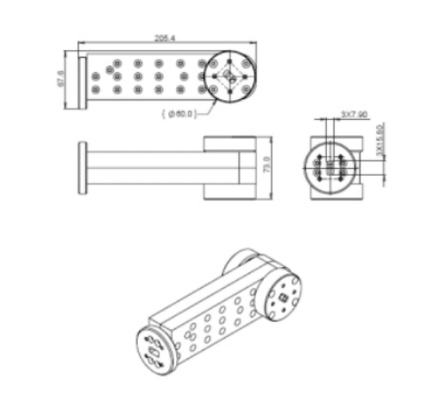

14.4-15.35GHz WR-140 WAVEGUIDE CUPLER

14.4-15.35GHz WR-140 GOLFWAVE KOPPLER

• Lage invoegverlies in het hoofdtransmissiepad
• Hoge vermogensafhandeling (zowel gemiddeld als piek)
• Breedbandwerking (multi-octaaf beschikbaar)

Werkingsprincipe van eenGOLFWAVE KOPPLER

EenGOLFWAVE KOPPLERis een passief vierpoorts directioneel apparaat dat een fractie van de microgolfvermogen bemonstert die in een hoofdgolfgeleider reist.
EenGOLFWAVE KOPPLERbestaat uit een hoofdgolfgeleider (primaire lijn) en een secundaire golfgeleider (gekoppelde lijn), met koppelingsopeningen of sleuven langs hun gemeenschappelijke wand.
EenGOLFWAVE KOPPLERbrengt een vooraf bepaald deel van het invallende vermogen over van de hoofdlijn naar de gekoppelde lijn, terwijl het resterende vermogen door de hoofdlijn gaat.
EenGOLFWAVE KOPPLERwerkt op basis van het principe van golfinterferentie en superpositie via de koppelingsopeningen.
EenGOLFWAVE KOPPLERis inherent directioneel - het koppelt alleen de voorwaarts reizende golf (in de hoofdlijn) naar de gekoppelde poort, terwijl de achterwaarts reizende golf wordt gekoppeld aan de geïsoleerde poort.
EenGOLFWAVE KOPPLERheeft vier poorten: ingangspoort, uitgangspoort (doorvoer), gekoppelde poort en geïsoleerde poort.
EenGOLFWAVE KOPPLERbereikt zijn koppelingsniveau (bijv. 10 dB, 20 dB, 30 dB of 40 dB) door de grootte, het aantal en de afstand van de koppelingsopeningen te regelen.
EenGOLFWAVE KOPPLERbiedt hoge directiviteit, wat betekent dat het gekoppelde vermogen vanuit de voorwaartse richting veel groter is dan vanuit de achterwaartse richting.
De geïsoleerde poort van eenGOLFWAVE KOPPLERmoet worden afgesloten met eenGOLFWAVE BELASTINGom ongewenste achterwaarts gekoppelde energie te absorberen.
